MAX30102 pulzný oxymeter a snímač tepu (I2C)

MAX30102 je kompaktný modul s integrovaným pulzným oxymetrom a snímačom srdcovej frekvencie, ktorý využíva technológiu PPG (fotopletyzmografia). Modul obsahuje červenú a infračervenú LED diódu, fotodetektor a sklenený kryt, ktorý znižuje rušenie od okolitého svetla. Modul komunikuje cez I2C rozhranie, čo umožňuje jednoduchú integráciu s Arduino, STM32, ESP32 a inými platformami. Vďaka nízkej spotrebe energie je vhodný pre nositeľné zariadenia ako náramky, hodinky či zdravotnícke pomôcky.

🔹 Technické parametre:

• LED vlnová dĺžka: 660 nm (červená), 880 nm (IR)

• Napájacie napätie: 1.8V – 5V

• LED napájacie napätie: 3.3V – 5V

• Komunikačné rozhranie: I2C

• Výstupný signál: svetelná reflexia (PPG)

• Standby prúd: blízky nule (softvérové vypnutie)

• Rozmery dosky: kompaktné, s montážnymi otvormi

🔹 Vlastnosti:

✅ Meranie srdcovej frekvencie a SpO₂ (okysličenie krvi)
✅ Vysoká presnosť a odolnosť voči okolitému svetlu
✅ Štandardné I2C rozhranie pre jednoduché pripojenie
✅ Nízka spotreba energie – vhodné pre batériové projekty
✅ Použité aj v zariadeniach ako Samsung Galaxy S

Modul je navrhnutý na integráciu priamym naspájkovaním na základnú dosku, čo zaručuje pevné a spoľahlivé pripojenie.

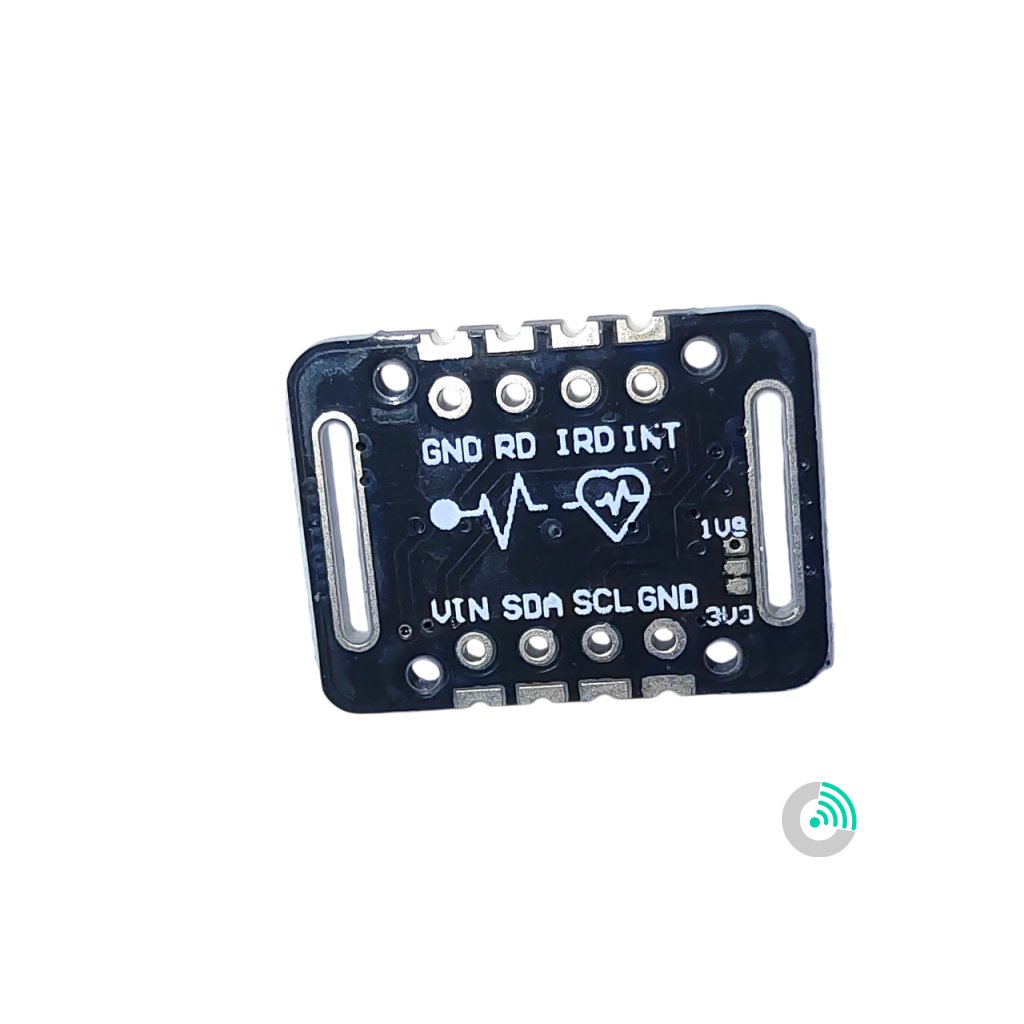

🔹 Pripojenie MH-ET LIVE MAX30102 k ESP32:

Uvedené piny GPIO21 (SDA) a GPIO22 (SCL) sú len príkladom – na ESP32 je možné použiť aj iné vhodné piny s podporou I2C, napríklad GPIO25, GPIO26, GPIO32 alebo GPIO33 (okrem pinov určených iba na vstup).

NEpoužívajte piny GPIO34, GPIO35, GPIO36 (SVP) a GPIO39 (SVN), pretože ide o piny určené iba na vstup (only input) a nie sú vhodné na komunikáciu I2C.

🔹 Použitie:

• Fitness náramky, smart hodinky

• Zdravotnícke IoT zariadenia

• Školské a DIY projekty

• Monitorovanie vitálnych funkcií

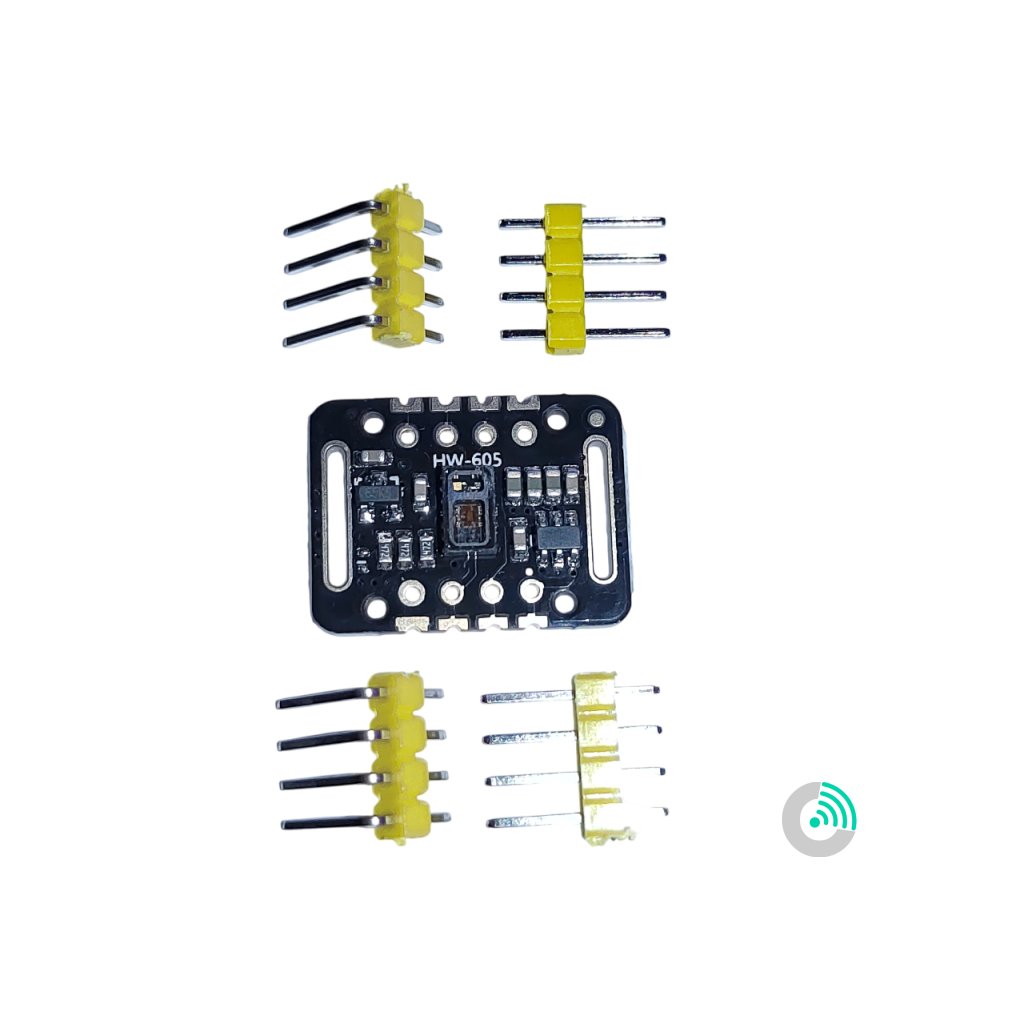

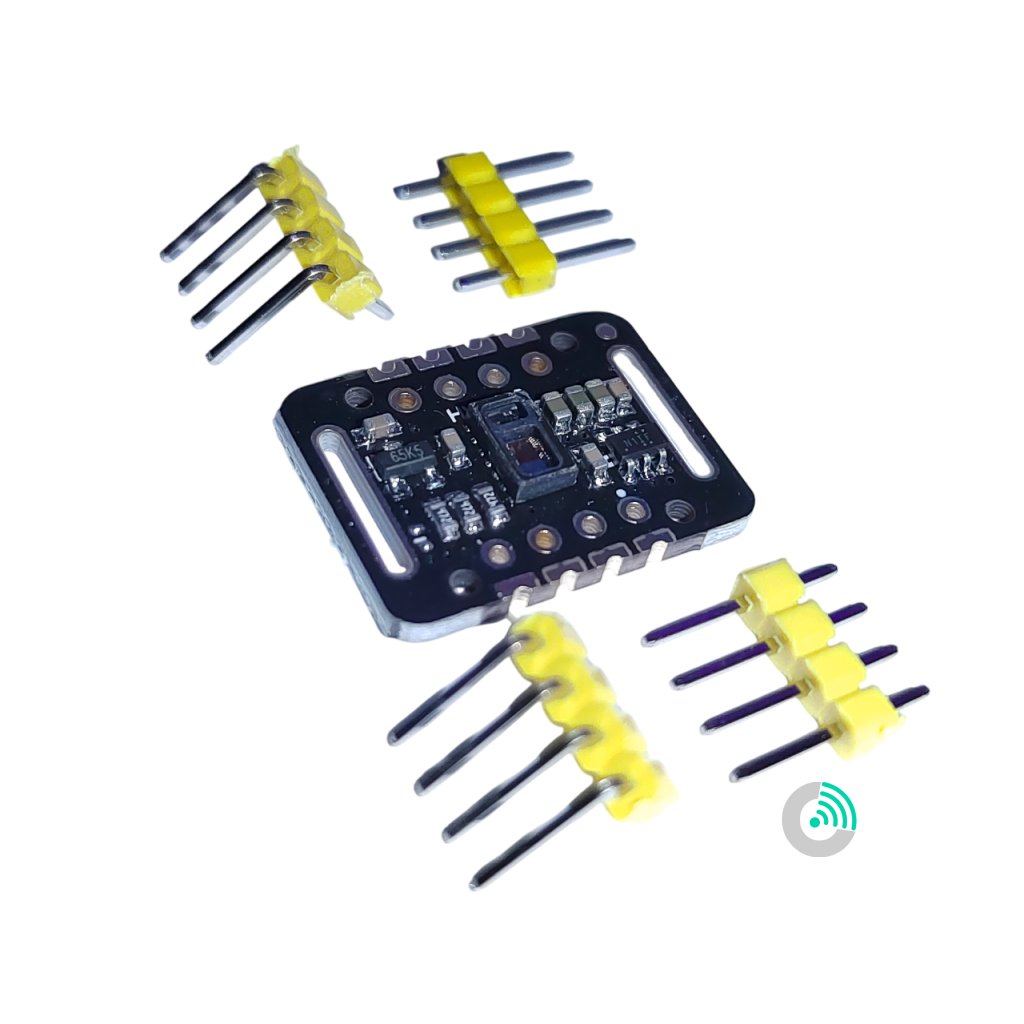

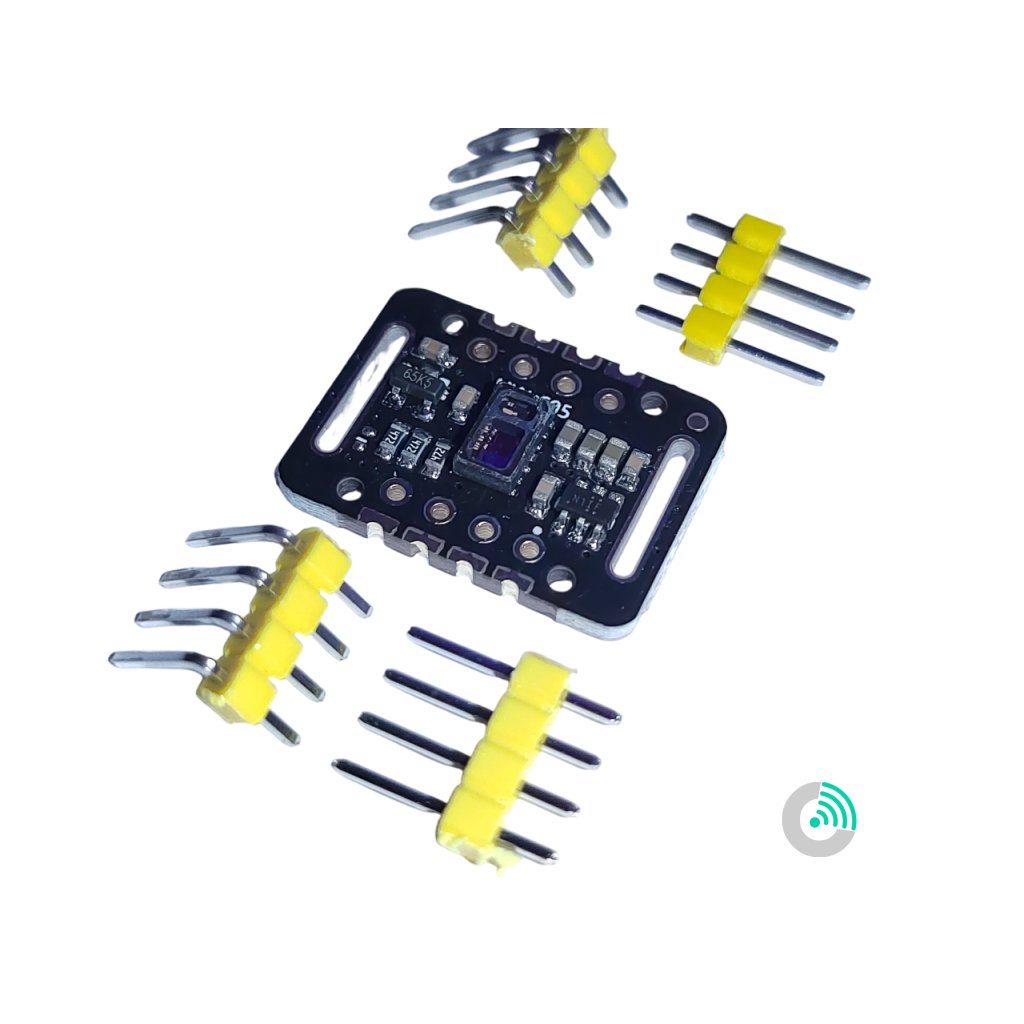

🔹Obsah balenia:

• 1× MH-ET LIVE MAX30102 snímač srdcového tepu a okysličenia krvi

• 2× sada rovné piny

• 2× sada ohnuté (uhlové) piny
