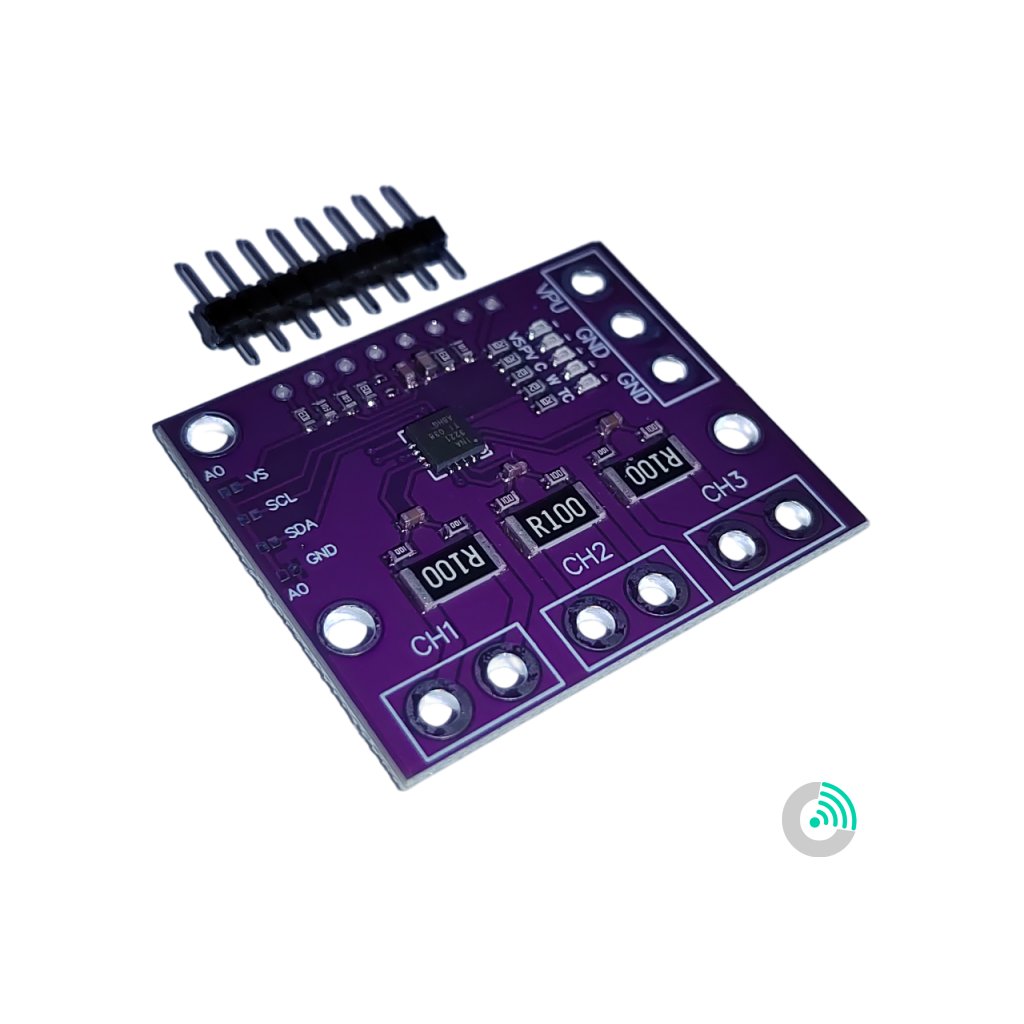

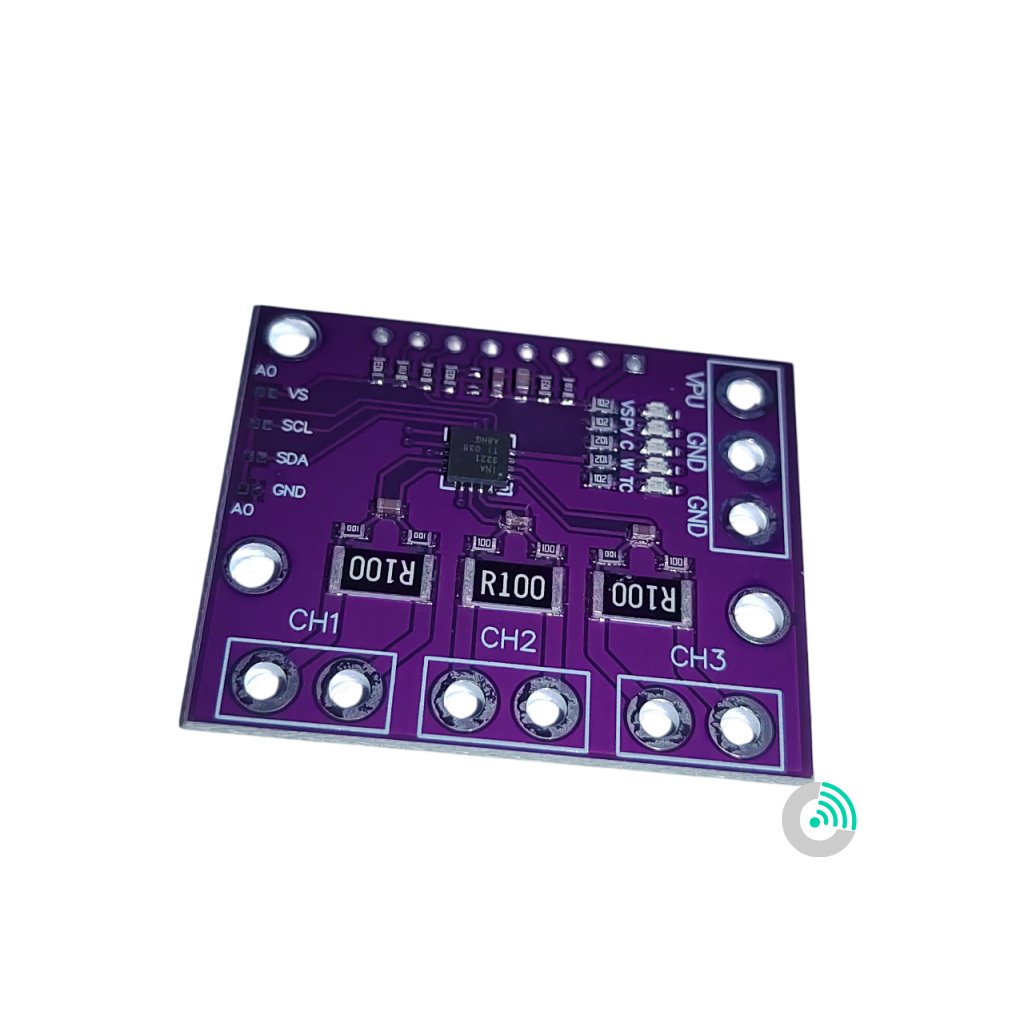

INA3221 Trojkanálový I2C/SMBus Senzor Napätia a Prúdu
Tento výkonný modul založený na čipe INA3221 je pokročilý senzor pre monitorovanie napätia a prúdu až v troch samostatných kanáloch (CH1, CH2, CH3). Modul komunikuje cez I2C alebo SMBus a umožňuje presné meranie prúdov pomocou shunt rezistorov R100 (0,1 Ω).
| Kategória: | Senzory Napätia a Prúdu |
|---|
Je ideálny pre sledovanie spotreby energie batérií, napájacích vetiev, solárnych panelov alebo napájacích zdrojov vo viackanálových systémoch. Na rozdiel od jednoduchších modulov ako INA219, tento čip podporuje súčasné meranie napätia aj prúdu až na troch nezávislých vetvách.
🔧 Vlastnosti:
-
Čip: INA3221
-
Počet kanálov: 3 nezávislé meracie vetvy (CH1, CH2, CH3)
-
Komunikácia: I2C / SMBus
-
Shunt rezistory: 0.1 Ω (R100) – na meranie prúdu
-
Napájanie: 3.3 V alebo 5 V
-
Rozlíšenie: Vysoká presnosť diferenciálneho merania
-
Stavové výstupy: PV (Power Valid), CRI (Critical), WAR (Warning), TC (Timing Control)
-
Vývod VPU: Pre napájanie pull-up rezistorov z vlastného zdroja (nastaviteľné podľa logickej úrovne I2C)
-

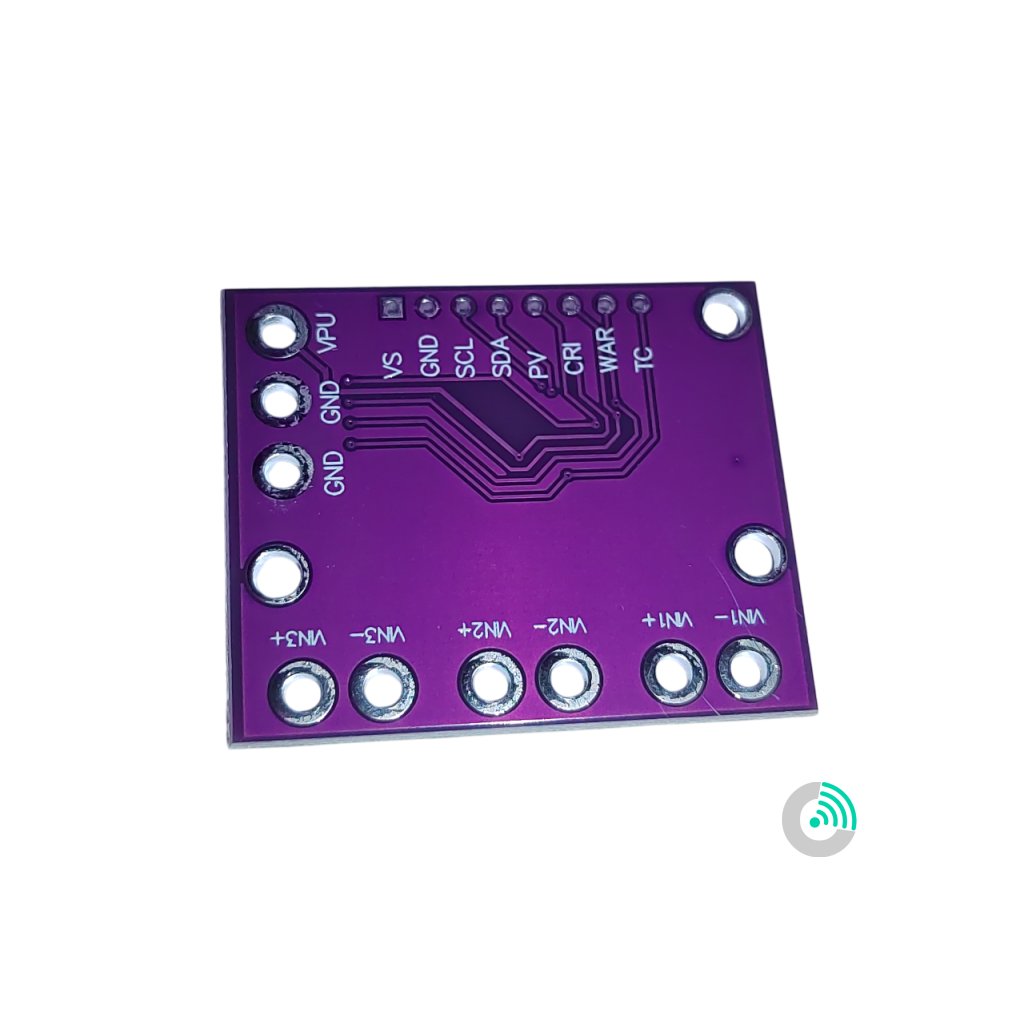

Vývody: SDA, SCL, GND, AO, VS a ďalšie
⚡ Elektrické limity:
-
Maximálne napätie VIN+ (voči GND): 0 V až 26 V DC
-
Maximálny rozdiel VIN+ − VIN− (shunt): ±163.84 mV
-
Poznámka: VIN+ musí byť vyššie ako VIN−.
Neprekračuj 26 V na vstupných pinoch, aby nedošlo k poškodeniu čipu.
📦 Použitie:
-
Sledovanie napájania a spotreby energie v embedded a IoT projektoch
-
Monitorovanie batérií, solárnych panelov, powerbank alebo napájacích zdrojov
-
Priemyselné systémy, robotika, smart home aplikácie
Príkladový kód pre tento modul čoskoro doplníme. 💻
