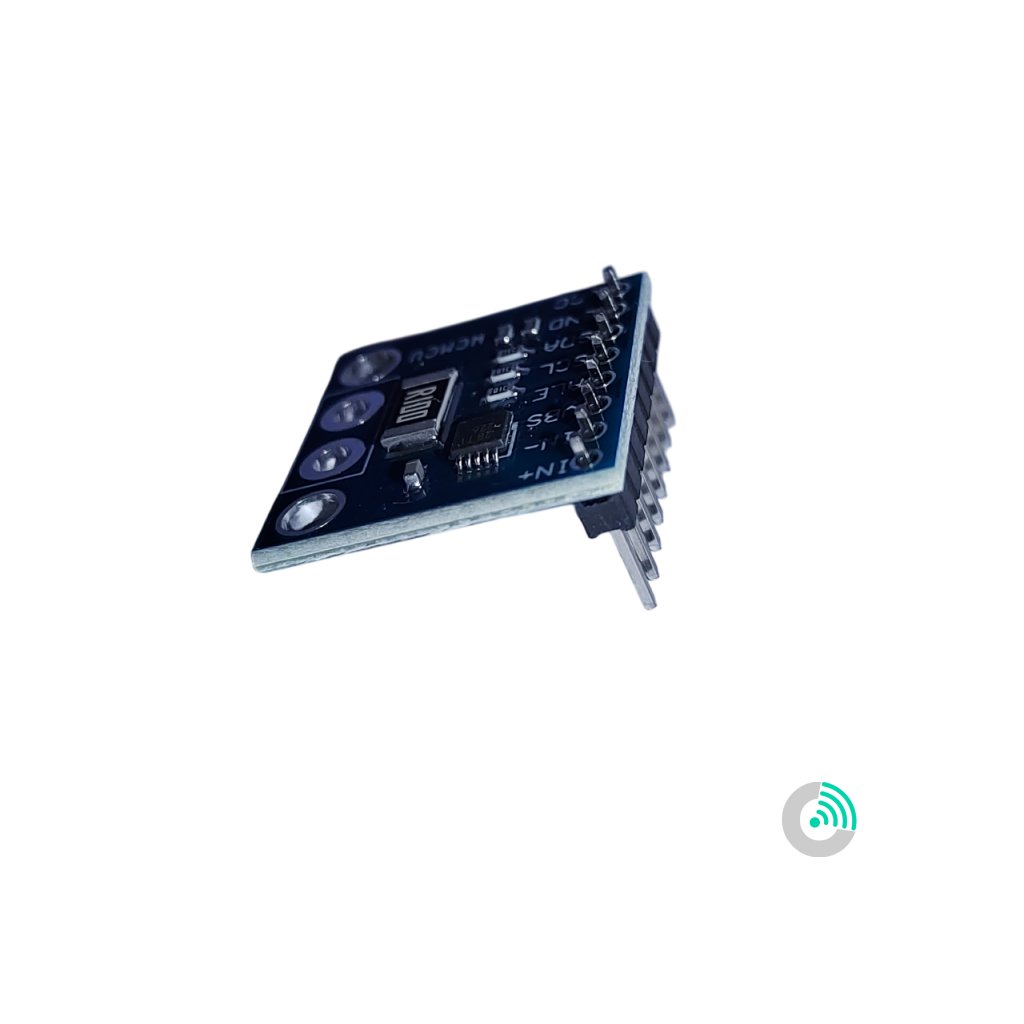

INA226 I2C Prúdový, Napäťový a Výkonový Monitor – 0–36 V
Modul INA226 je pokročilý I2C snímač navrhnutý na meranie prúdu, napätia aj výkonu s mimoriadne vysokou presnosťou.
| Kategória: | Senzory Napätia a Prúdu |
|---|
Dokáže monitorovať zbernicové napätie (0 V až 36 V), a to pri low-side aj high-side zapojení, čo z neho robí univerzálny nástroj pre výkonné a spoľahlivé meranie v embedded aplikáciách.
Obsahuje precízny diferenciálny zosilňovač, ADC prevodník a logiku na spracovanie výstupných údajov. Údaje sú dostupné cez I2C zbernicu, pričom modul podporuje až 16 rôznych adries pomocou vývodov A0/A1. Vďaka výstupu ALERT je možné nastaviť výstrahu pri prekročení definovaných limitov.
🔧 Vlastnosti:
-
Merací rozsah napätia (VBUS): 0 – 36 V
-
Prúdový vstup: Diferenciálny vstup (IN+ / IN−)
-
Výstup: Výpočet prúdu, napätia a výkonu cez I2C
-
Presnosť:
– Gain error: max. 0.1 %
– Offset: max. 10 μV -
Averaging: Konfigurovateľné priemerovanie meraní
-
Alarm výstup: ALERT pin (nastaviteľný trigger)
-
Napájanie: 2.7 V – 5.5 V DC
-
I2C adresovanie: 16 programovateľných adries (pomocou A0/A1)
-

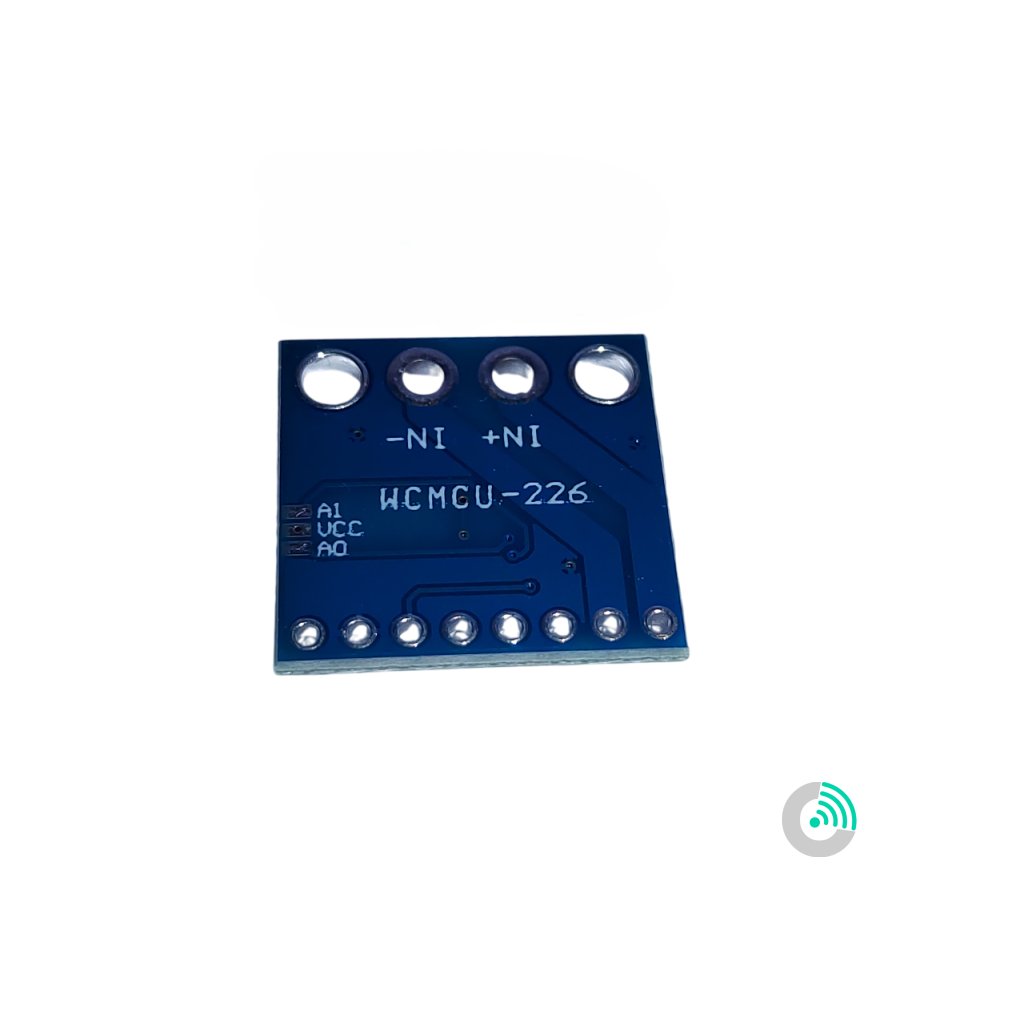

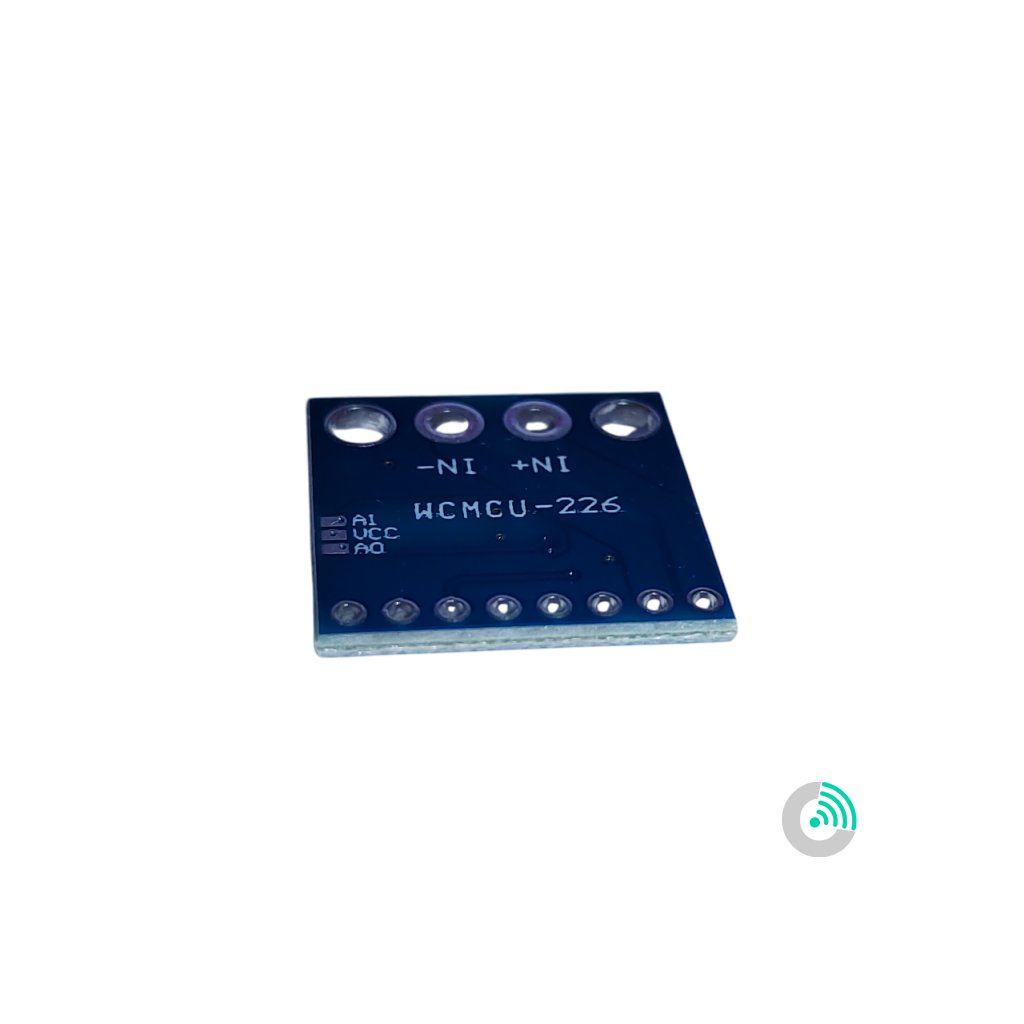

Formát: 10-pinové VSSOP puzdro na doske (modul WCMCU‑226)

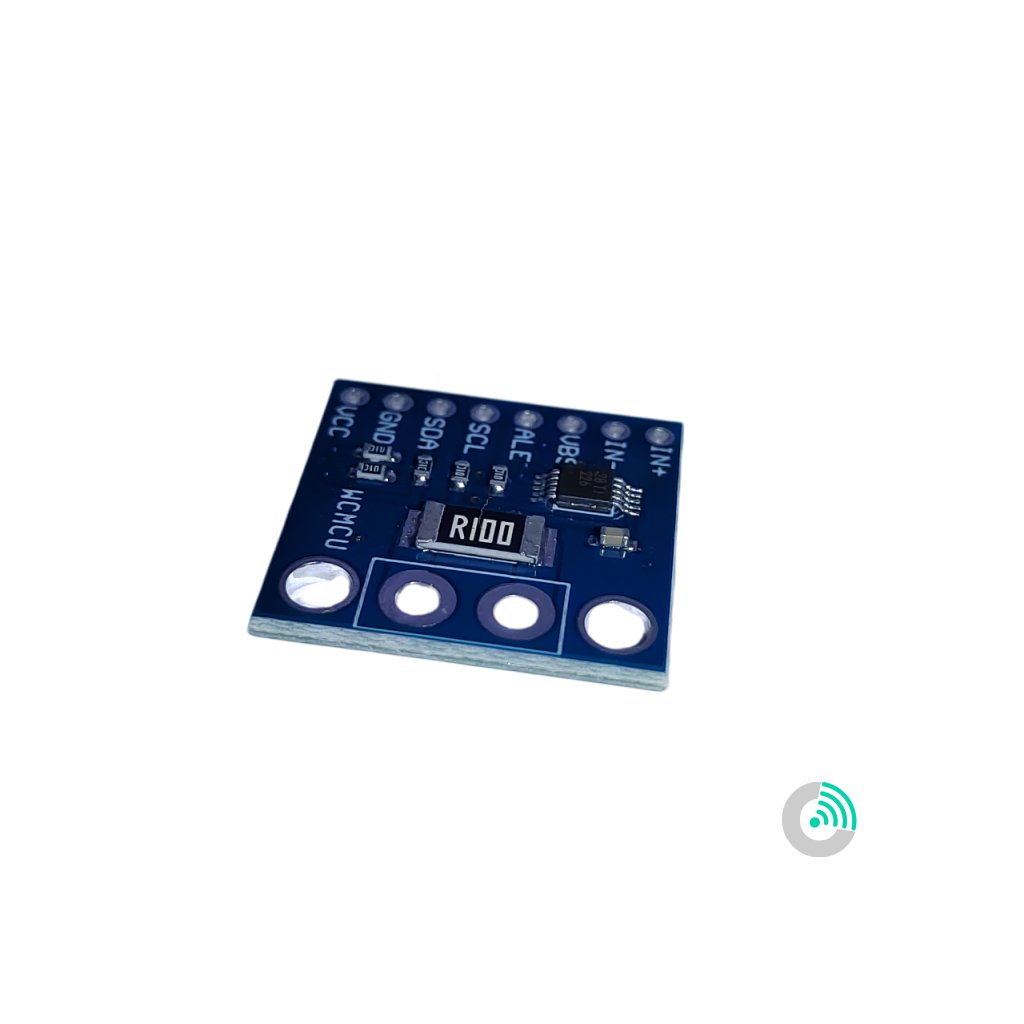

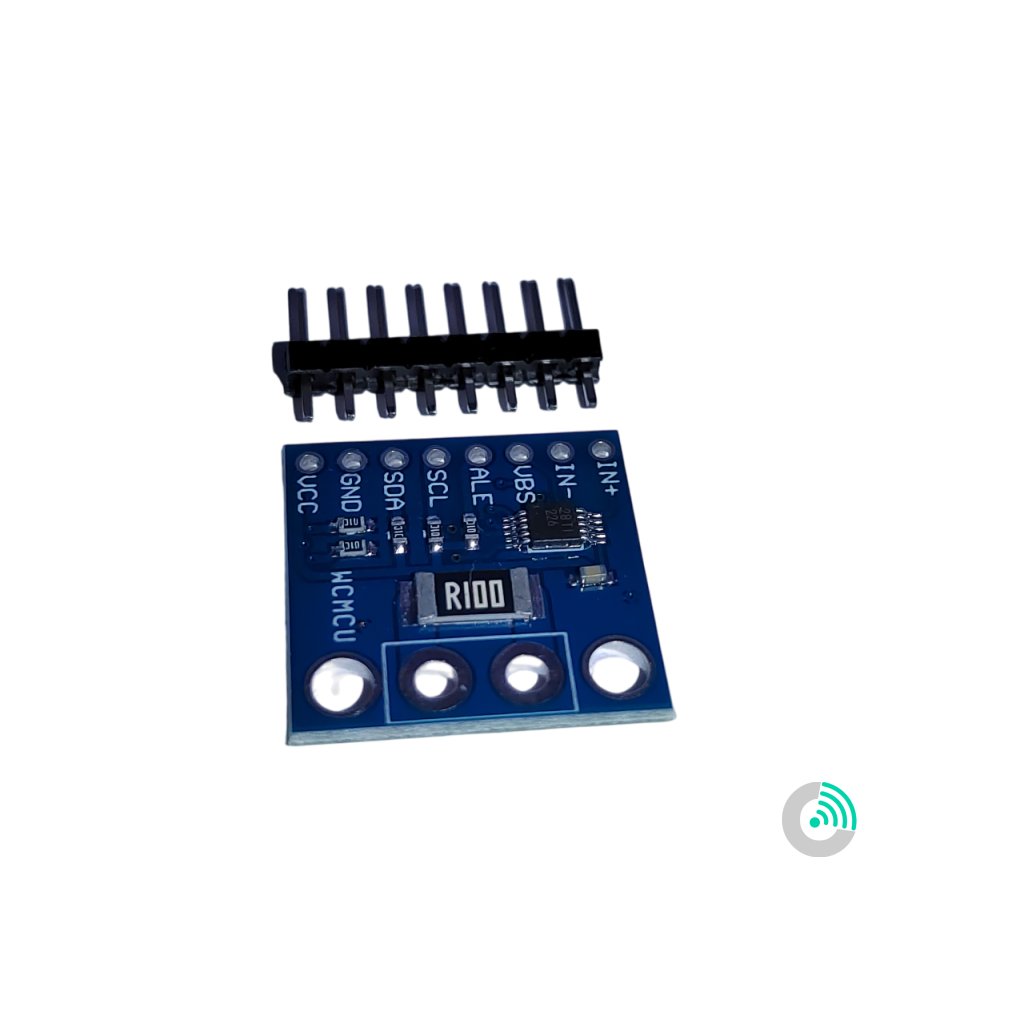

📌 Popis pinov:
| Pin | Funkcia |
|---|---|
| IN+ / IN− | Meraný diferenciálny vstup (prúd cez shunt R100) |
| VBUS | Napäťový vstup (0–36 V) |
| SCL / SDA | I2C zbernica |
| ALE / ALERT | Výstražný výstup (voliteľný) |
| A0 / A1 | Nastavenie I2C adresy |
| VCC / GND | Napájanie modulu (2.7 – 5.5 V) |
📦 Použitie:
-
Meranie spotreby energie mikrokontrolérov, batérií, napájacích zdrojov
-
Inteligentné nabíjačky
-
Servery a výpočtová technika
-
Telekomunikačné zariadenia
-
Laboratórne a testovacie nástroje
Arduino/ESP32 kód čoskoro doplníme. 💻
