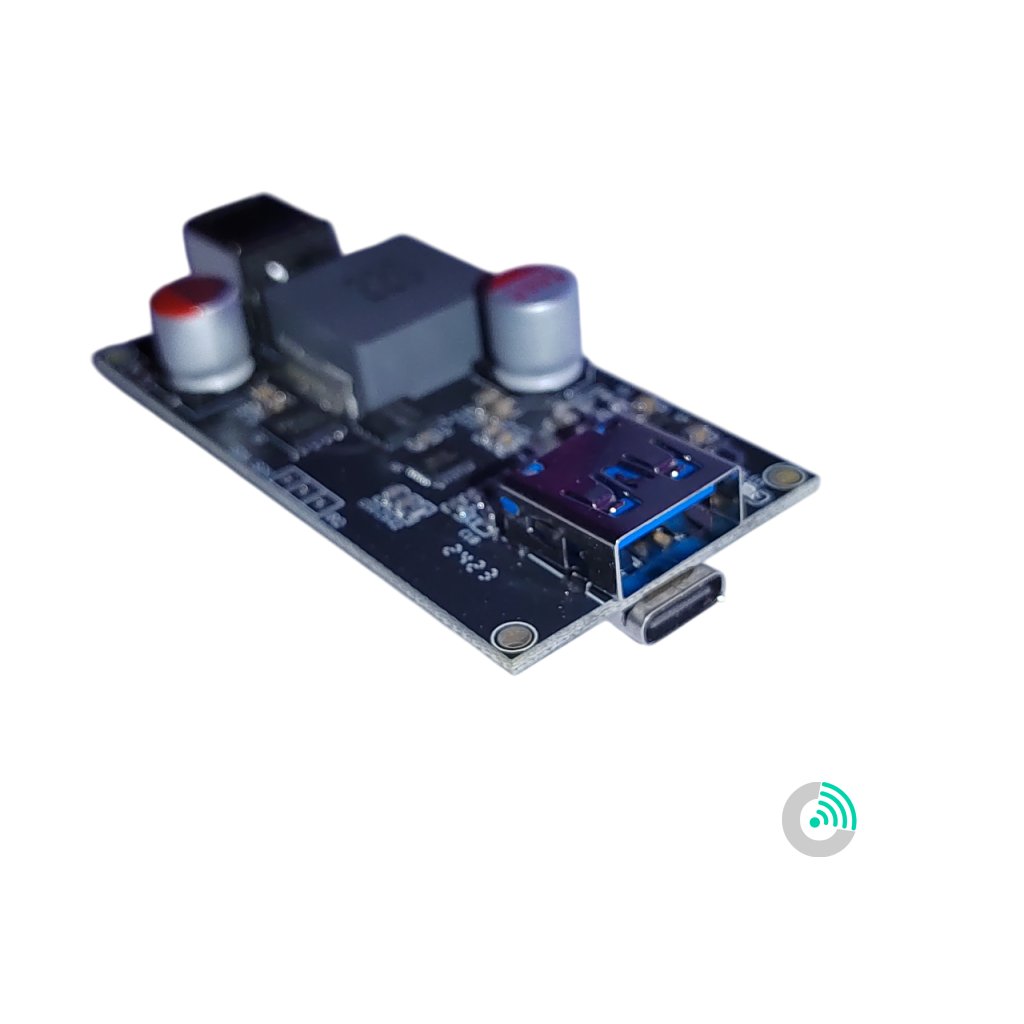

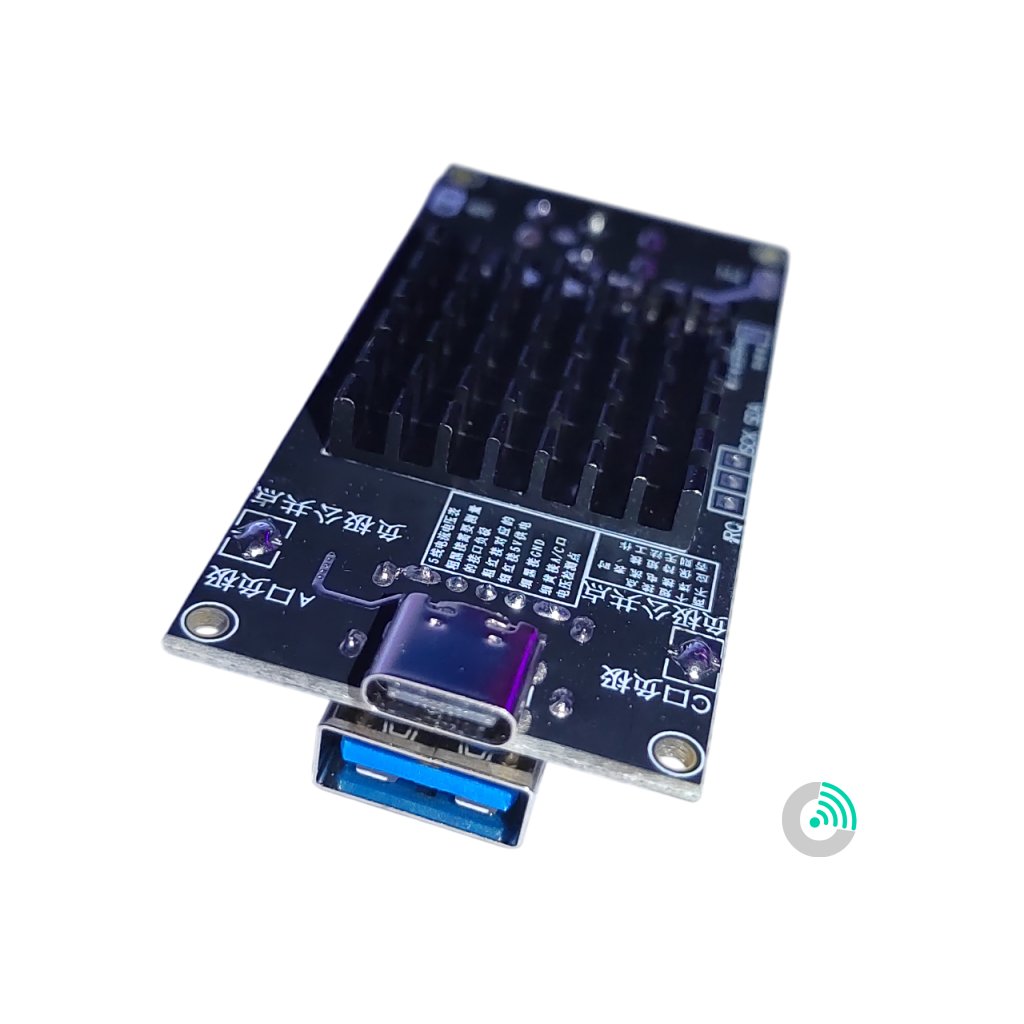

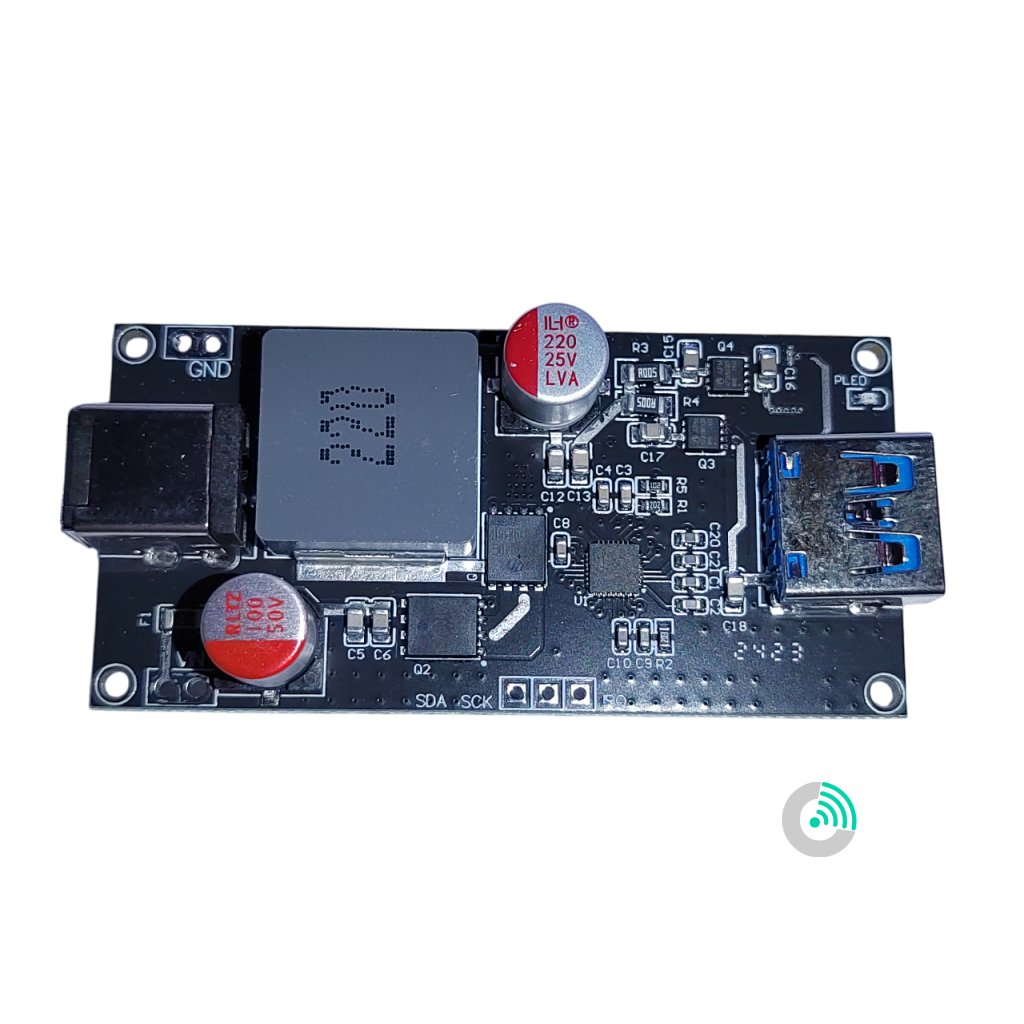

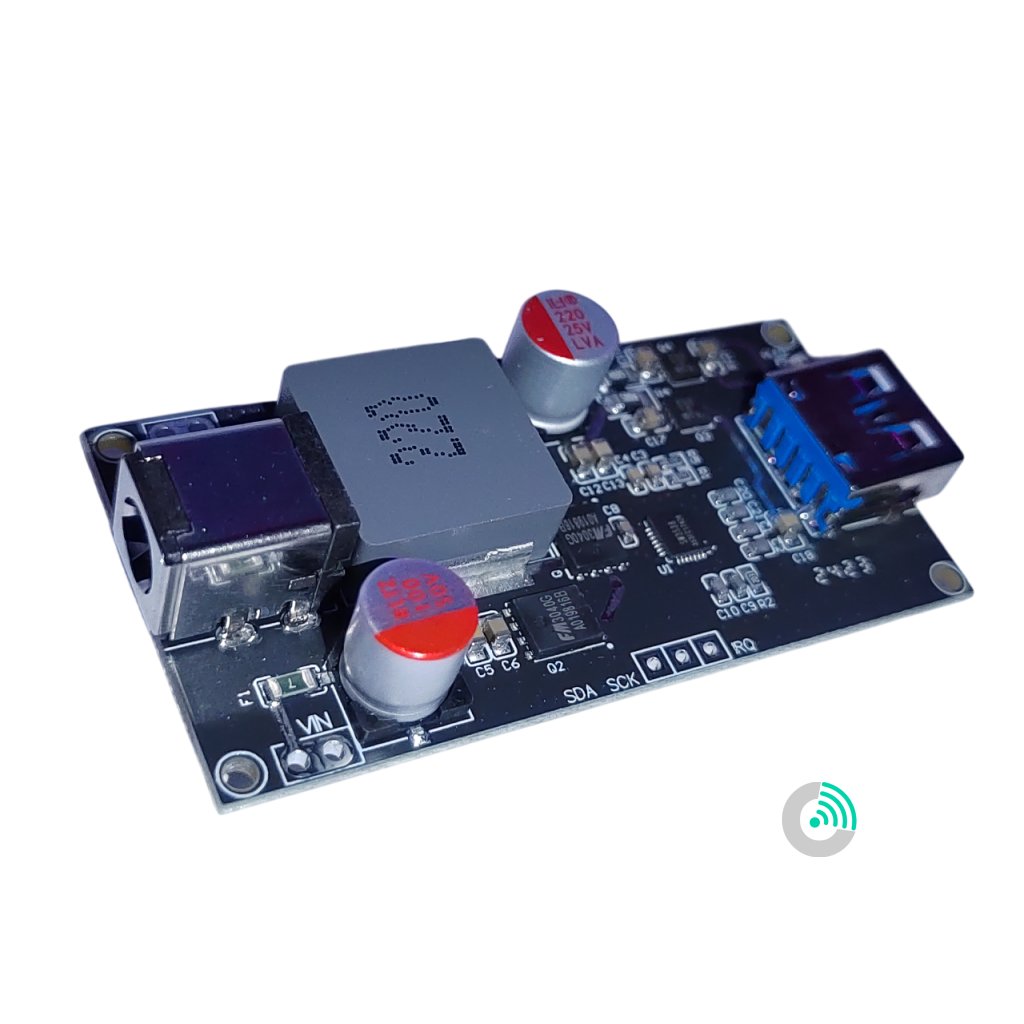

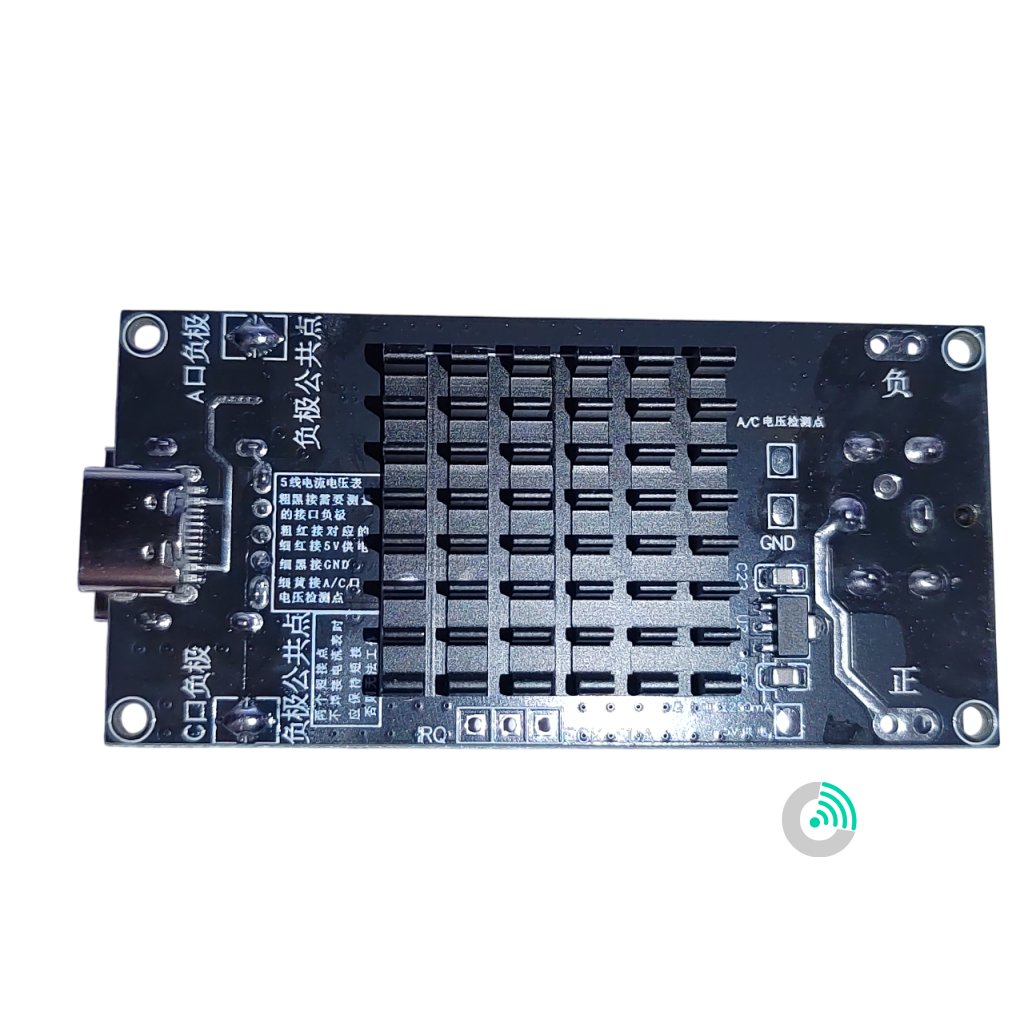

DC6–30 V 140 W inteligentný rýchlonabíjací modul (USB-A + USB-C, PD140W, QC5, PPS)
Tento výkonný inteligentný rýchlonabíjací modul s podporou viacerých protokolov (PD/QC/PPS) je určený pre stolové použitie alebo integráciu do vlastných napájacích riešení.
| Kategória: | Káble a nabíjačky |
|---|
Umožňuje rýchle nabíjanie širokej škály zariadení cez USB-A aj USB-C porty a podporuje najnovšie protokoly ako PD 140 W, PPS 133 W, QC5/QC4+, a ďalšie. Ideálny je pre vývojové stanice, napájacie moduly, notebooky, telefóny, tablety a testovacie aplikácie.
🔧 Technické parametre:
| Parameter | Hodnota |
|---|---|
| Vstupné napätie: | DC 6 V – 30 V |
| Odporúčané napájanie: | DC 24 V / 7 A |
| Typ konverzie: | Step-down (buck) – vstup musí byť o ≥1.2 V vyšší než výstup |
| Maximálny výstupný výkon: | 140 W (PD 20 V / 7 A) |

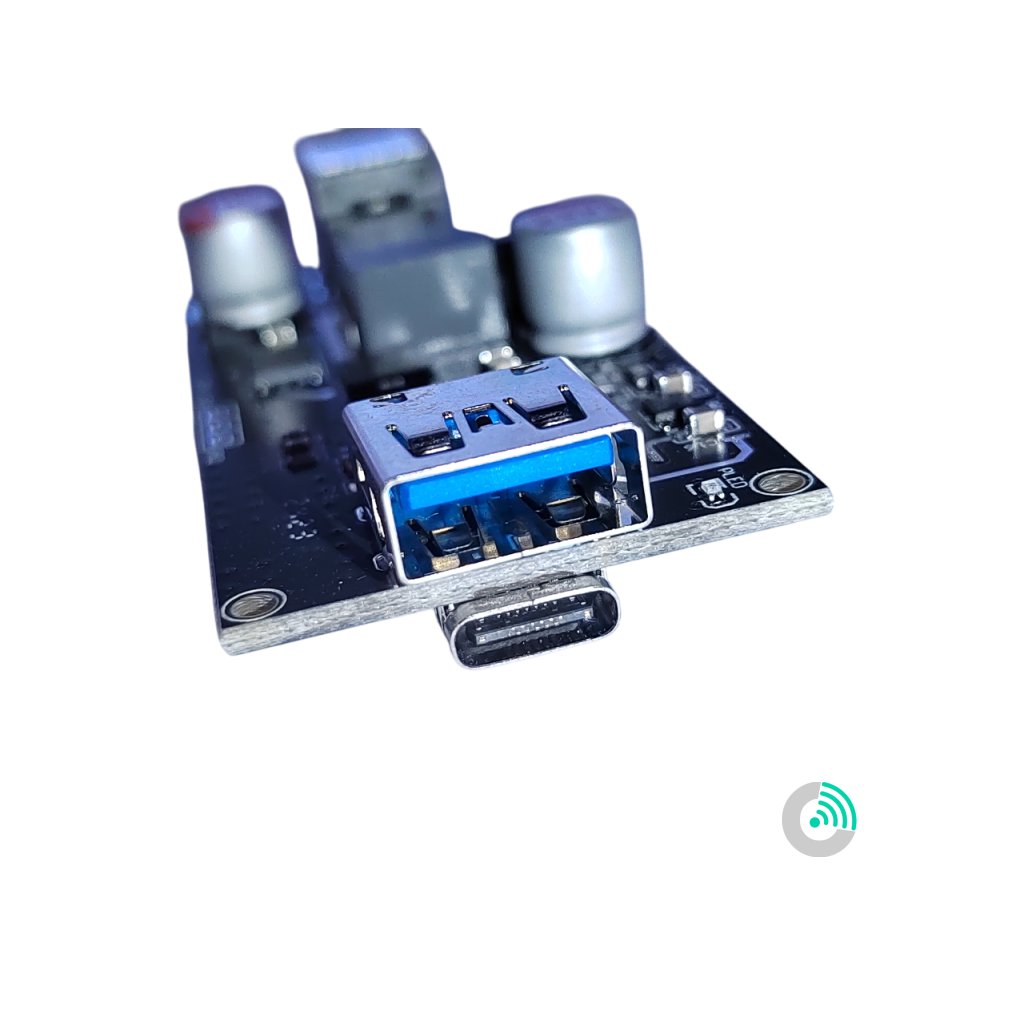

| Výstupné porty: | 1× USB-A, 1× USB-C |

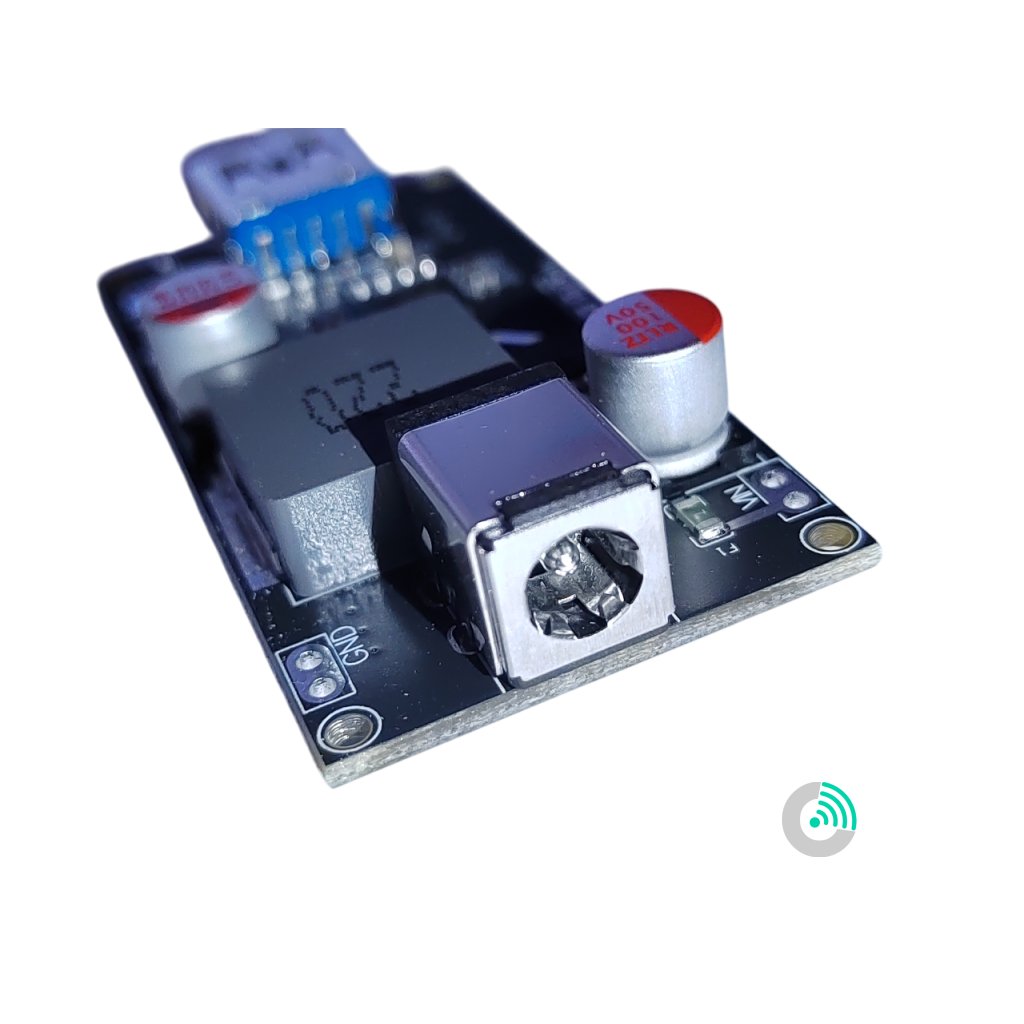

| Vstupný konektor: | DC5521 (5.5×2.1 mm) |
| Výstupné protokoly: | PD 140 W, PPS 3.3–21 V 6.3 A, QC5/QC4+/QC3.0/QC2.0, AFC, FCP, SCP, SFCP |
| Prevádzkové napätie čipu: | 6–30 V DC |
| Rozmery modulu: | cca 70 × 30 mm (odhad podľa fotiek) |
| Porty môžu pracovať súčasne: | Áno (max 5 V 2 A + 5 V 2 A bez rýchleho nabíjania) |
Prehľad podporovaných rýchlonabíjacích protokolov a kompatibilných zariadení
| Protokol | Plný názov | Typické zariadenia / značky |
|---|---|---|
| PD 140 W | Power Delivery (verzia 3.1, EPR – Extended Power Range) | Notebooky (MacBook, Dell XPS, Lenovo ThinkPad), nové tablety, niektoré high-end telefóny |
| PPS 3.3–21 V 6.3 A | Programmable Power Supply | Samsung Galaxy S20–S24, Note10+, Z Fold/Flip, Google Pixel 6–8, niektoré Xiaomi / OnePlus modely |
| QC 5 | Quick Charge 5 | Novšie Xiaomi, ASUS ROG Phone, niektoré Snapdragon 888+ zariadenia |
| QC 4+ / QC 4.0 | Quick Charge 4+ / 4.0 | Google Pixel 3–5, LG V30, Xiaomi Mi 8, OnePlus Nord N10 |
| QC 3.0 / 2.0 | Quick Charge 3.0 / 2.0 | Staršie Xiaomi, Samsung A/M série, LG G4–G6, HTC, staršie čínske značky |
| AFC | Adaptive Fast Charging | Samsung Galaxy S6 – S10, A-séria, Note 4–9 |
| FCP | Fast Charging Protocol | Huawei (staršie modely ako P9 – P20, Honor 8 – 10) |
| SCP | SuperCharge Protocol | Huawei a Honor (napr. P20 Pro, Mate 20 Pro, P30, P40, Mate 30 atď.) |
| SFCP | Smart Fast Charging Protocol | Niektoré čínske značky – napr. Meizu, Ulefone, Doogee (neštandardizované) |
⚠️ Dôležité poznámky:
-
Modul nepodporuje nabíjanie batérií – slúži výlučne ako zdroj napájania. (nabíjanie telefónov, tabletov, notebookov atď.)
-
Nezápajať do AC siete! Používajte iba s DC napájacím adaptérom.
-
Pri požiadavke na 140 W výstup používajte minimálne 24 V / 10 A adaptér.
-
Pri napájaní z 12 V (napr. auto) je obmedzený výstup protokolu PD na max. cca 36 W.
-
Nie všetky zariadenia automaticky akceptujú rýchle nabíjanie, kvôli súkromným protokolom výrobcov.
💡 Odporúčanie pre stabilný výkon:
Pre dlhodobú spoľahlivú prevádzku odporúčame neprekračovať 80 % maximálneho výkonu zdroja – napríklad pre 100 W výstup použiť 24 V / 5 A napájací adaptér.
📦 Využitie:
-
Univerzálne rýchlonabíjanie mobilných zariadení
-
Solárne rýchle nabíjanie smartfónov
-
Napájanie notebookov a tabletov
-
Vývojové a testovacie napájacie stanice
-
DIY laboratórne riešenia
✅ Modul bol u nás testovaný na viacerých smartfónoch vrátane Honor 50, Honor 90 a Samsung Galaxy S21 – rýchle nabíjanie fungovalo bez problémov na všetkých zariadeniach.
