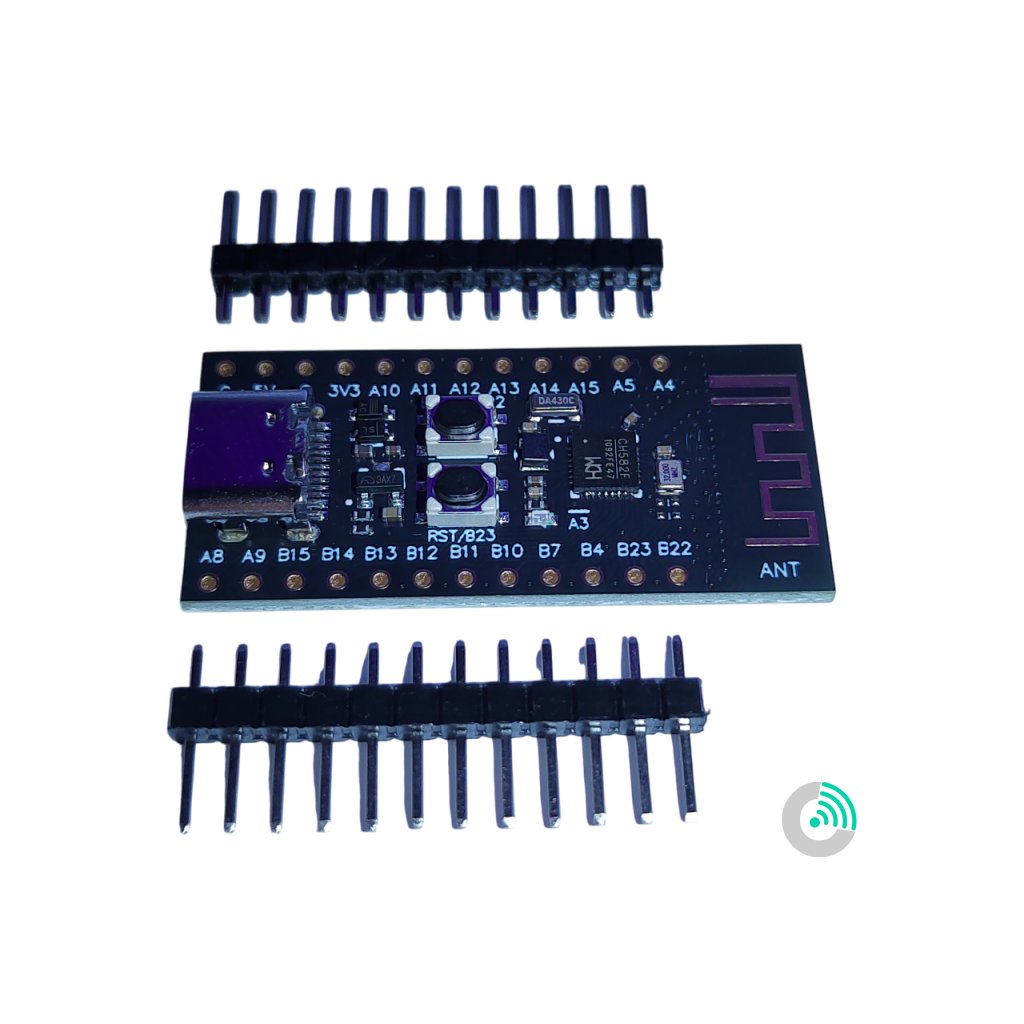

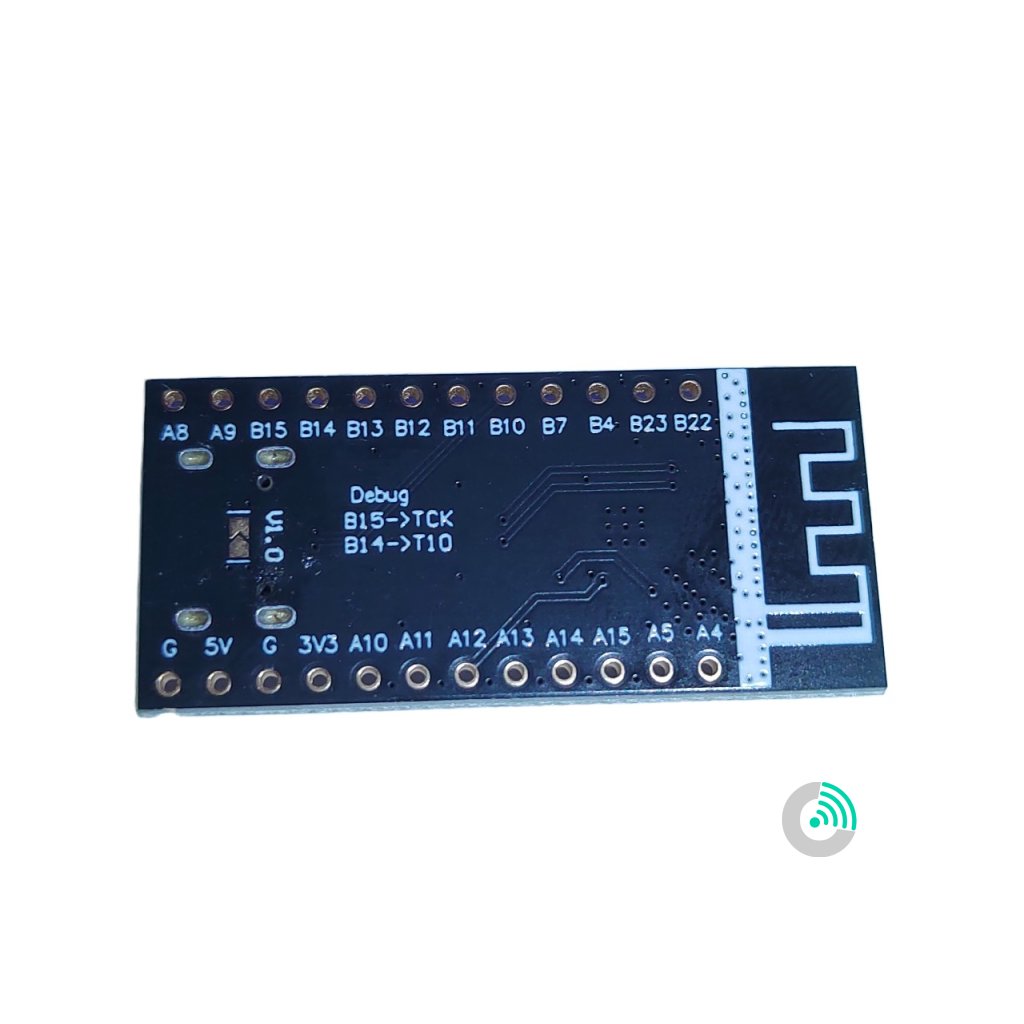

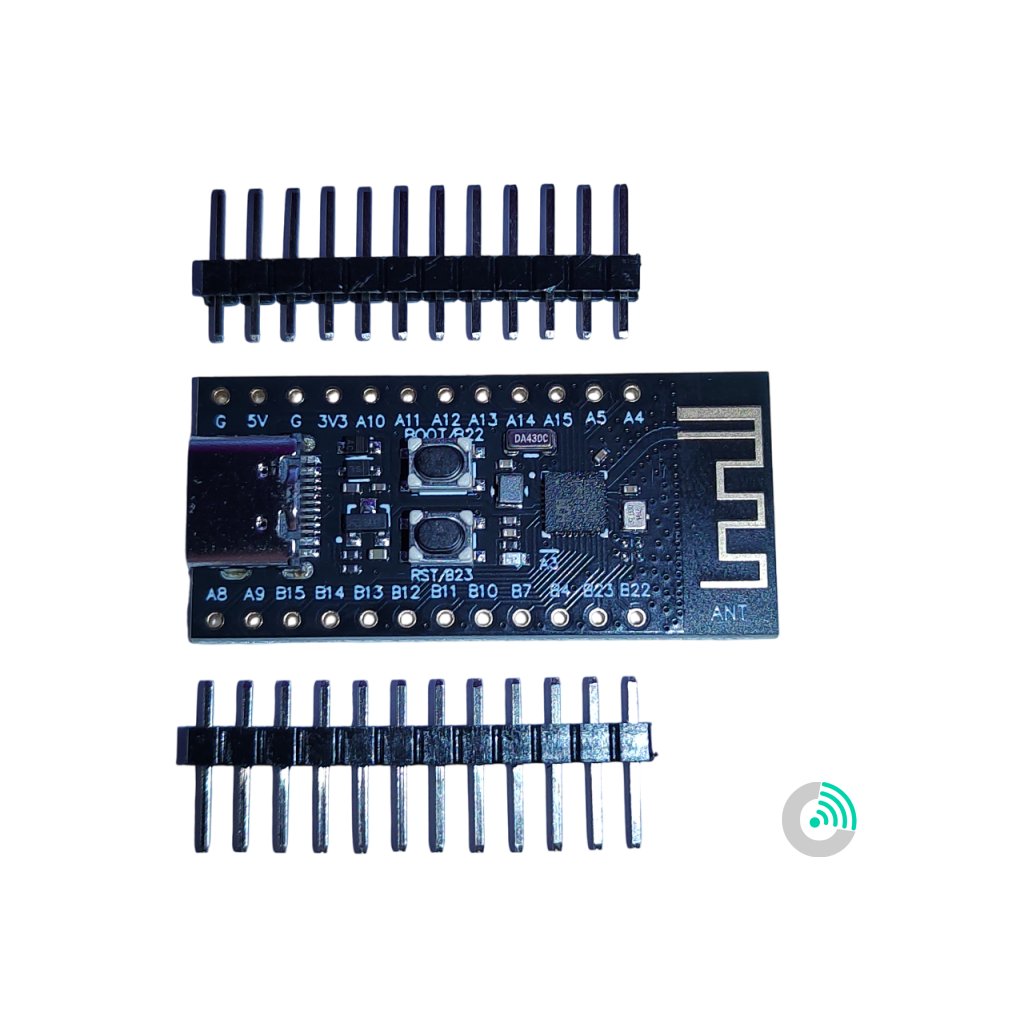

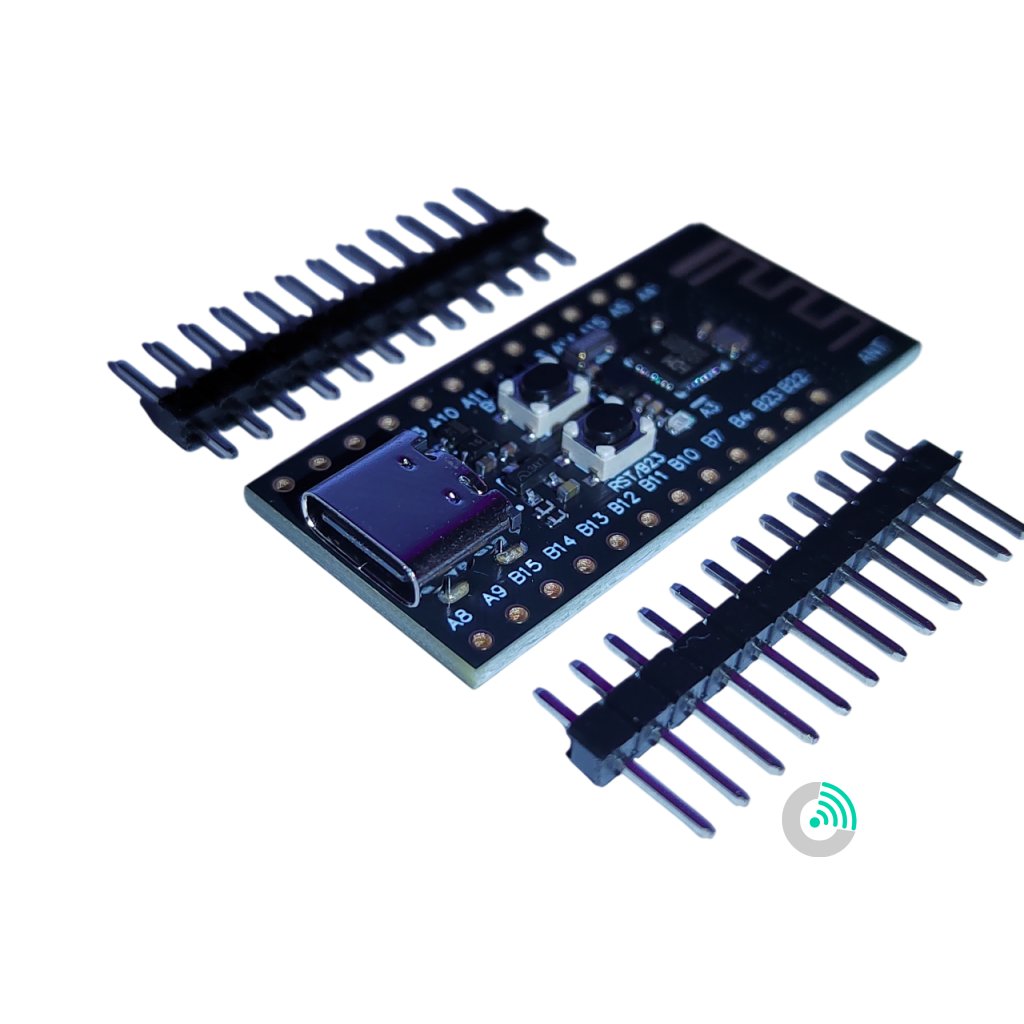

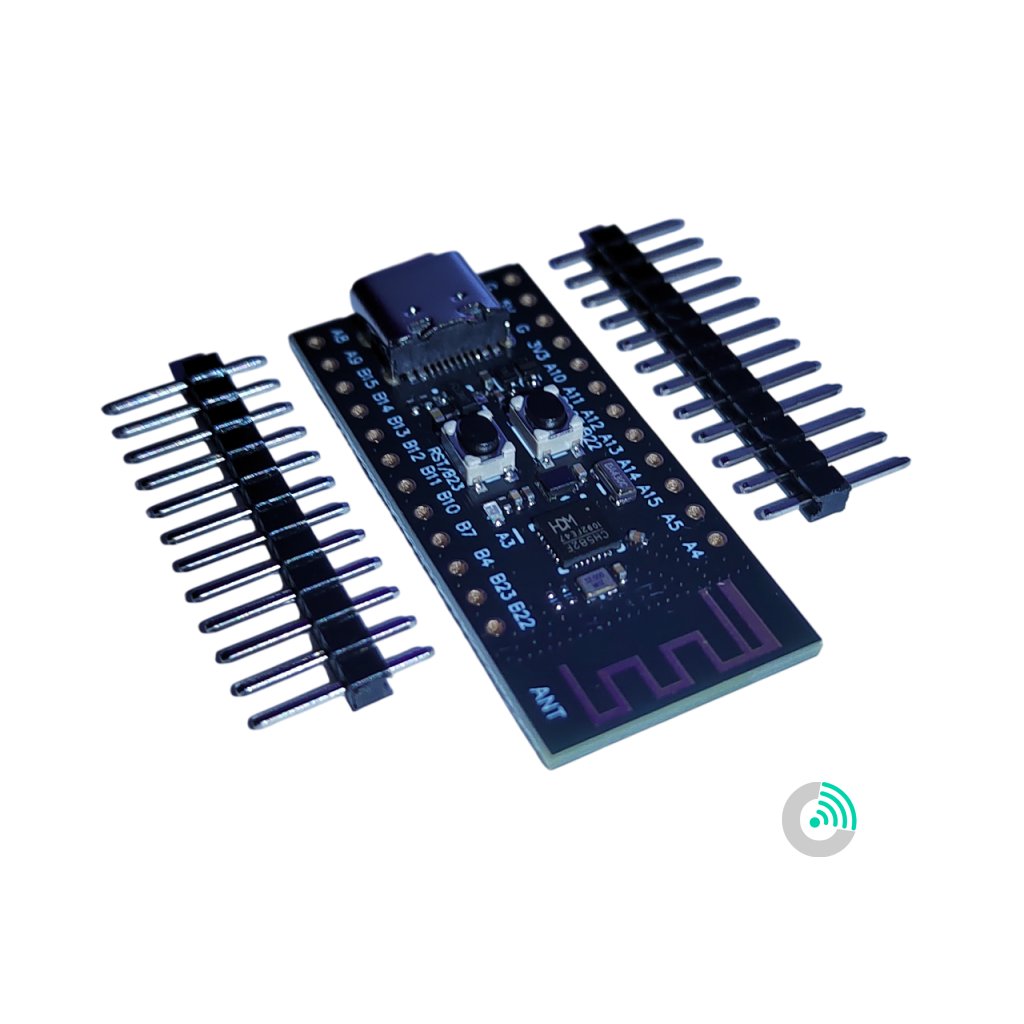

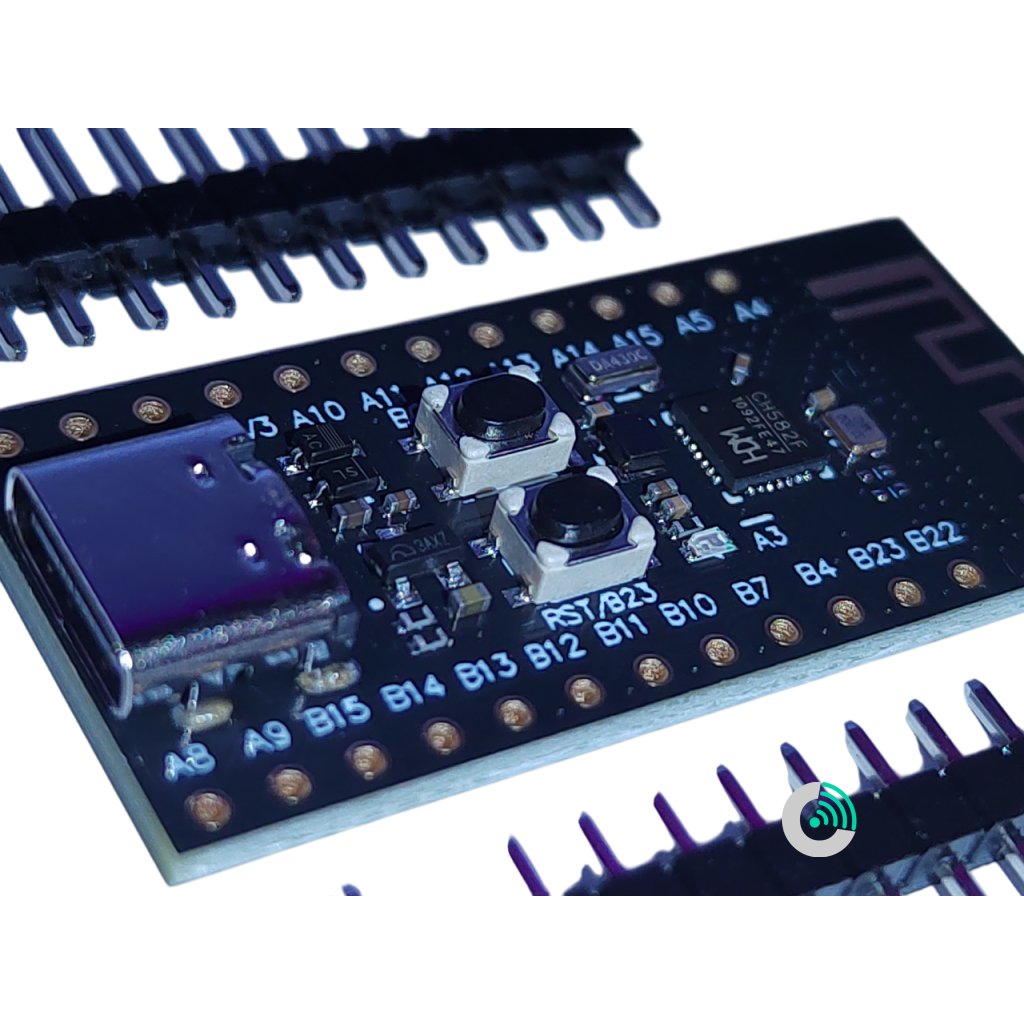

CH582F Vývojová doska

Vývojová doska s mikrokontrolérom CH582F je skvelá voľba pre vývoj moderných bezdrôtových a IoT zariadení. Kombinuje výkonné 32-bit RISC-V4A jadro s frekvenciou až 60 MHz, bohaté periférie a BLE 5.0 pre bezdrôtovú komunikáciu.

Modul je vybavený integrovaným programátorom, takže na prácu v MounRiver Studio nie je potrebné používať externý WCH-LinkE. Ak by programovanie zlyhalo, stačí pri pripájaní cez USB-C podržať tlačidlo BOOT. V prípade, že MounRiver Studio vyzve na aktualizáciu bootloadera, odporúča sa túto aktualizáciu potvrdiť – proces prebehne automaticky a následne bude možné modul CH582F pohodlne programovať priamo, bez potreby WCH-LinkE.

Pre náročnejšie projekty alebo v prípade potreby je možné dokúpiť externý debugger WCH-LinkE priamo tu: WCH-LinkE.👈✨

🔹 Hlavné parametre:

• CPU: 32-bit RISC-V4A, max. 60 MHz

• Pamäť: 20 KB RAM, 448 KB ROM (Flash)

• Bluetooth: BLE 5.0

• USB: 2× USB 2.0 (Host/Device)

• Periférie:

  • 4× UART

  • 1× SPI

  • 1× I2C

  • 1× ADC (8 kanálov)

  • 10× PWM

  • 4× Timer

• Clock:

  • 32 MHz HSE (externý pasívny kryštál)

  • 32.768 kHz LSE (externý pasívny kryštál)

🔹 Napájanie:

• Vstup: 3.3V – 5V

• 3.3V LDO s max. výstupom 100 mA pre externé zariadenia

• USB napájanie s ochranou proti spätnému prúdu (dióda)

• TVS dióda pre 5V ochranu

🔹 Rozhrania a ovládacie prvky:

• 2× 12-pin I/O konektor (2.54 mm rozstup)

• 1× Reset tlačidlo (B23)

• 1× Boot tlačidlo (B22)

🔹 Zdrojové materiály:

✨👉WeActStudio WCH-BLE-Core na GitHub

🔹 Využitie:

✅ IoT zariadenia
✅ Bluetooth senzory a beacon
✅ Bezdrôtové ovládače
✅ Experimenty s RISC-V
✅ Embedded výučba

Obsah balenia

• 1× CH582F vývojová doska

• pinová lišta na pripájanie
