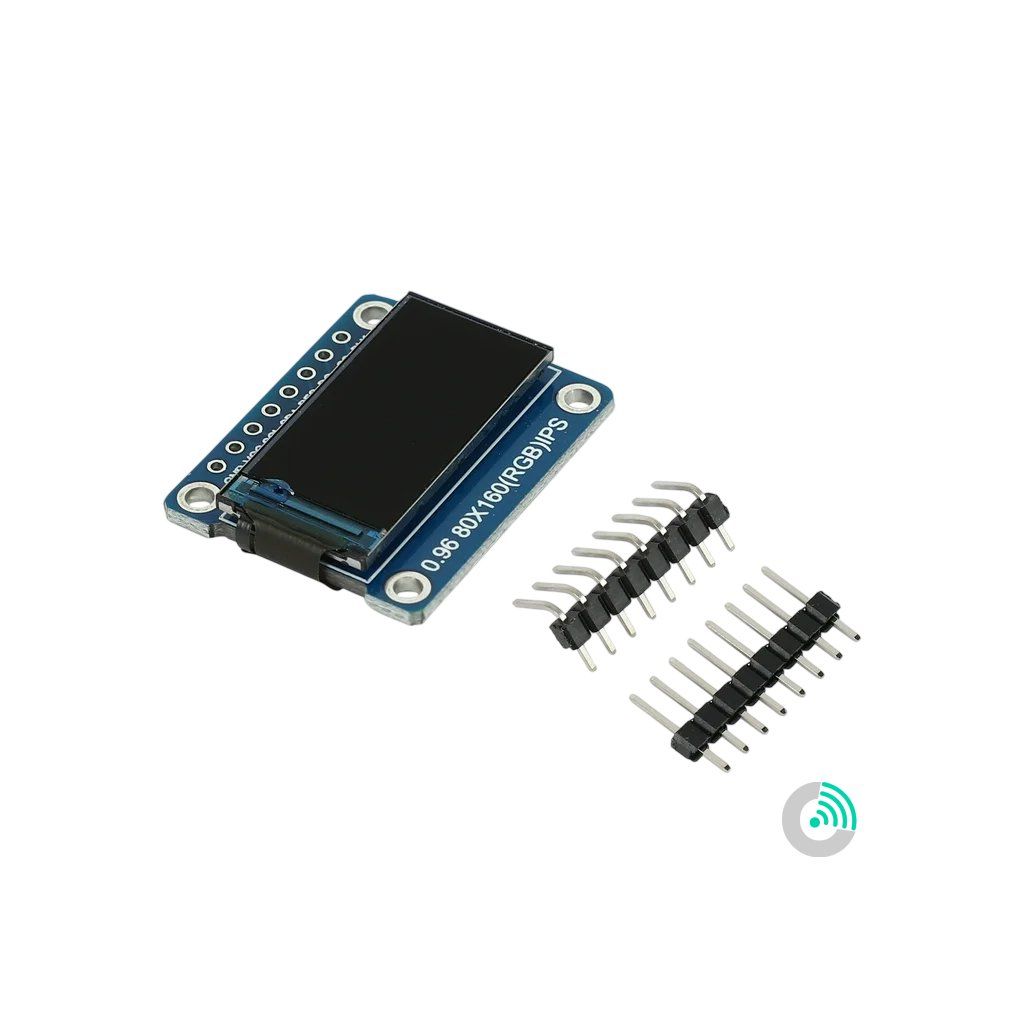

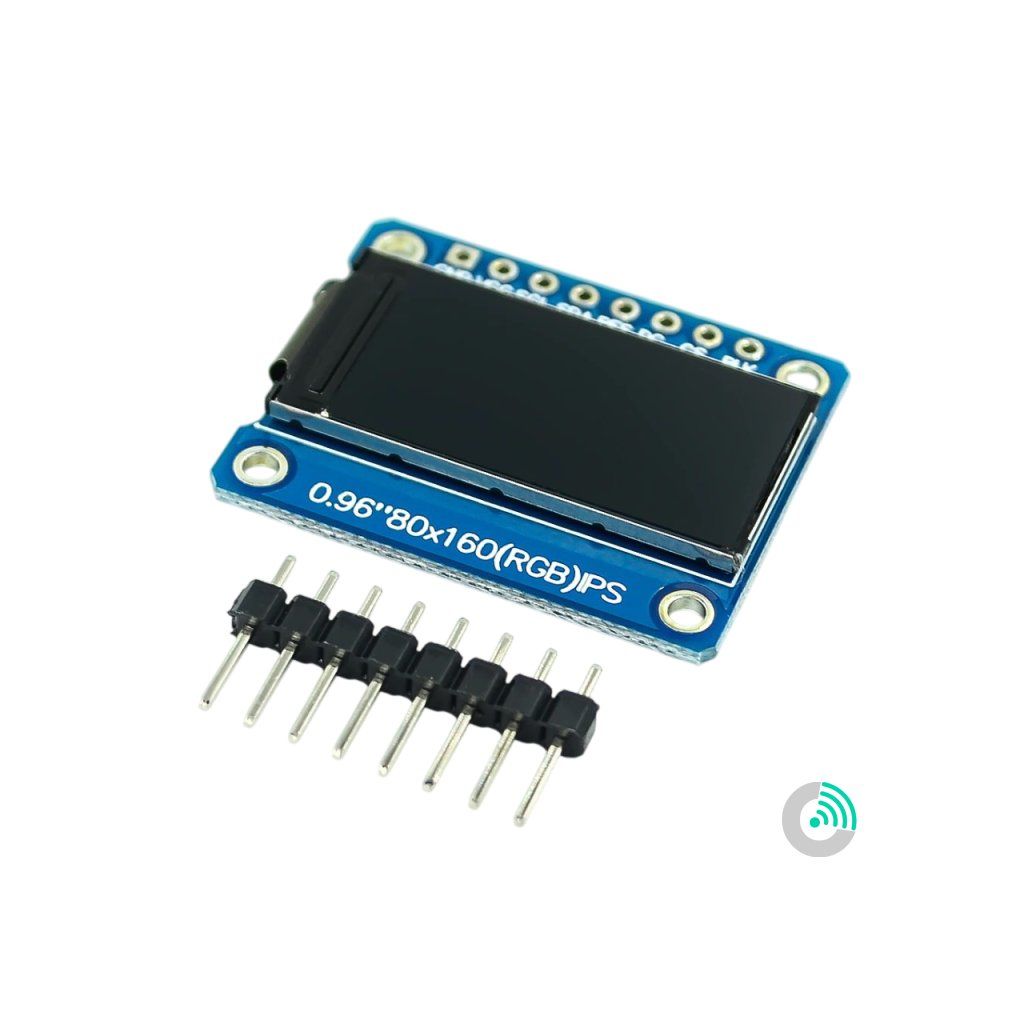

0.96" Farebný IPS LCD displej 80x160 RGB (ST7735)

Tento 0.96-palcový IPS modul je malý, ale mimoriadne výkonný zobrazovací panel pre vaše DIY projekty. Na rozdiel od klasických monochromatických OLED displejov vám tento modul prináša 65K plných farieb (RGB) na jasnom IPS paneli. To znamená lepšiu čitateľnosť na slnku a živšie farby z každého uhla pohľadu.

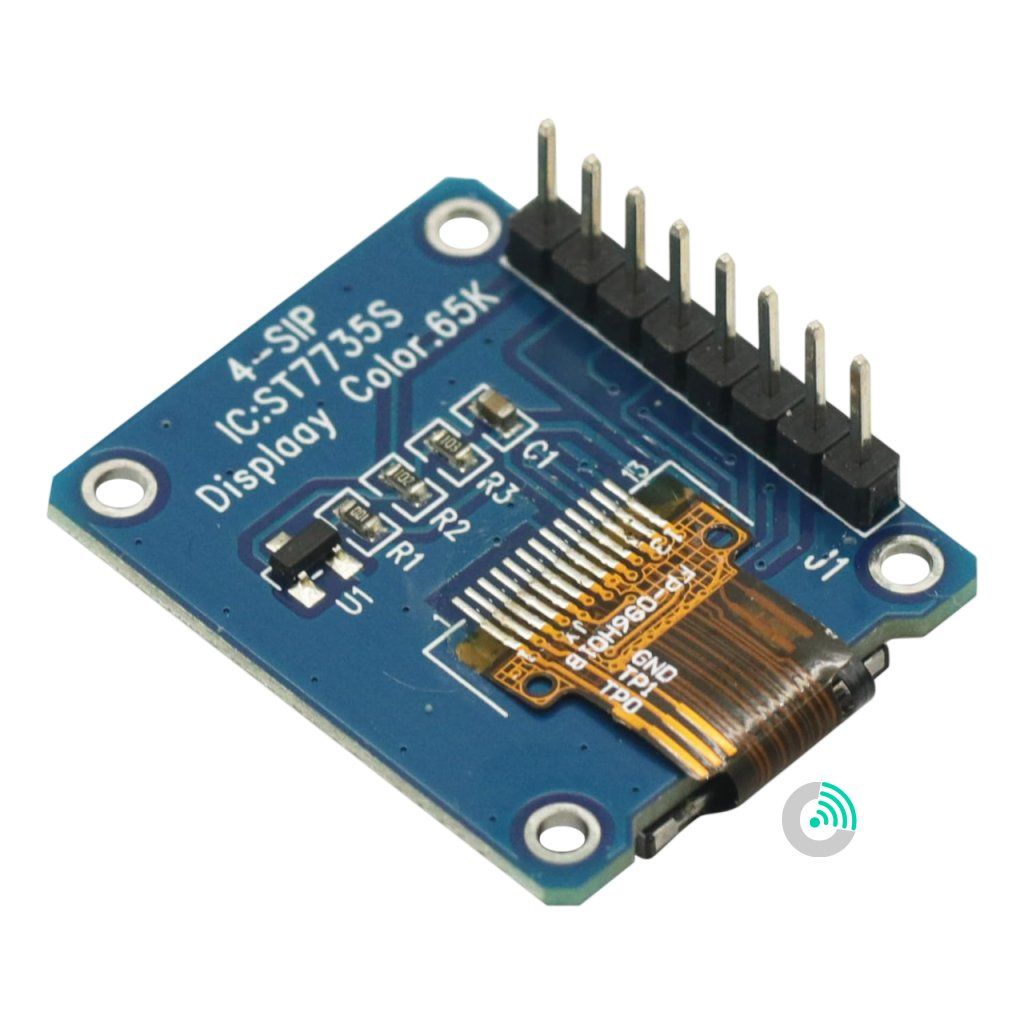

Srdcom modulu je overený čip ST7735, ktorý komunikuje cez rýchle 7-pinové SPI rozhranie. Displej je plne flexibilný, v kóde si môžete jednoducho nastaviť zobrazenie na výšku alebo na šírku podľa potrieb vášho zariadenia.

Hlavné výhody:

• Vynikajúci obraz: IPS technológia zaručuje vyšší jas a sýtejšie farby oproti bežným TFT LCD.

• Univerzálnosť: Podpora napájania 3.3V až 5V (VCC), vďaka čomu je kompatibilný s väčšinou mikrokontrolérov.

• Kompaktné rozmery: S fyzickou veľkosťou len 24 × 30 mm sa zmestí aj do tých najmenších krabičiek.

• Nastaviteľné podsvietenie: Pin BLK umožňuje vypínať podsvietenie a šetriť energiu, keď displej práve nepotrebuješ.

Technické špecifikácie:

• Uhlopriečka: 0.96"

• Rozlíšenie: 80 × 160 px

• Zobrazovací čip: ST7735

• Farby: 65K RGB

• Rozhranie: SPI (7-pin)

• Pracovné napätie: 3.3V (VCC znesie až 5V)

• Pracovná teplota: -20 °C až 70 °C

• Hmotnosť: ultra ľahkých 5g

Zapojenie pinov:

1. GND: Uzemnenie

2. VCC: Napájanie (3.3V – 5V)

3. SCL: SPI Clock

4. SDA: SPI Data

5. RES: Reset (potrebný po zapnutí)

6. DC: Voľba Data/Príkaz

7. BLK: Ovládanie podsvietenia (pripojením na Low sa vypne)
