⚡ MC-105 Vysokonapäťový Impulzný Generátor 50 kV – DC 3.7–6 V na 50 000 V

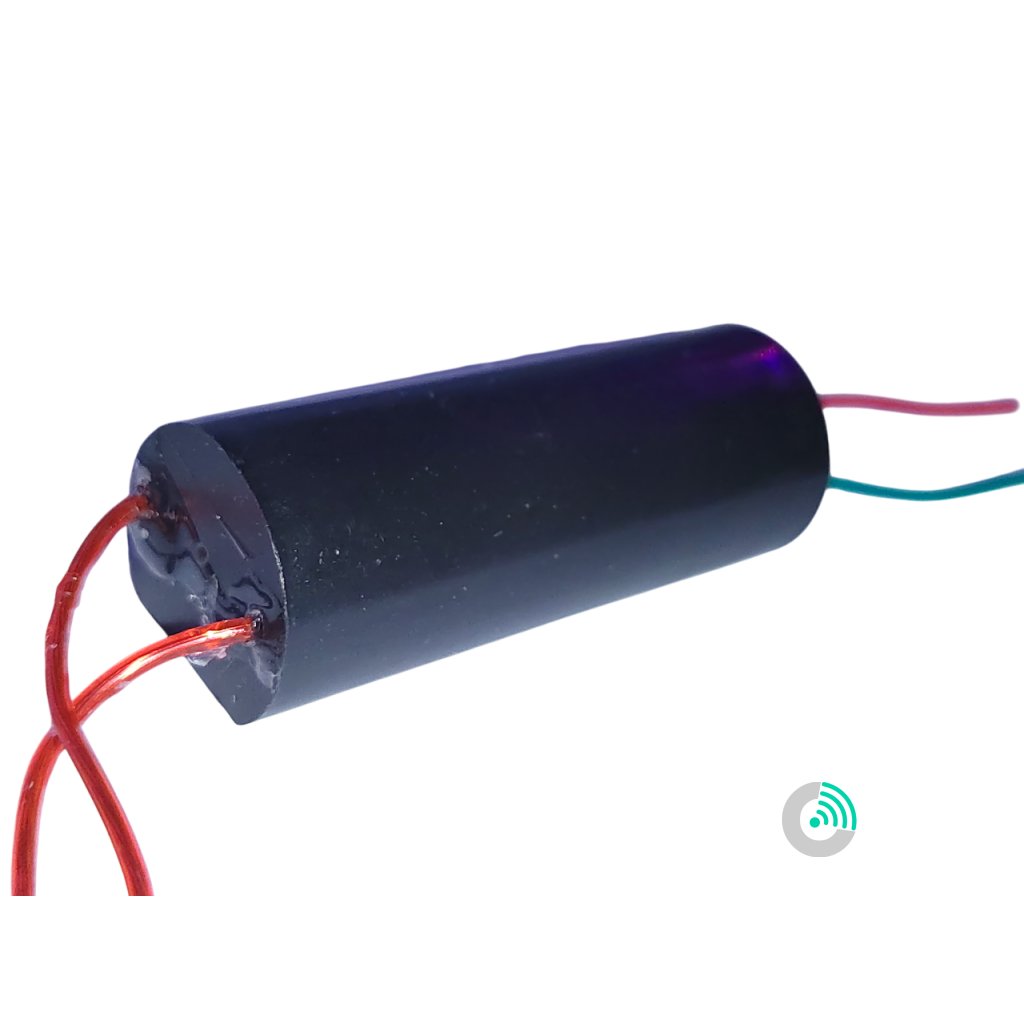

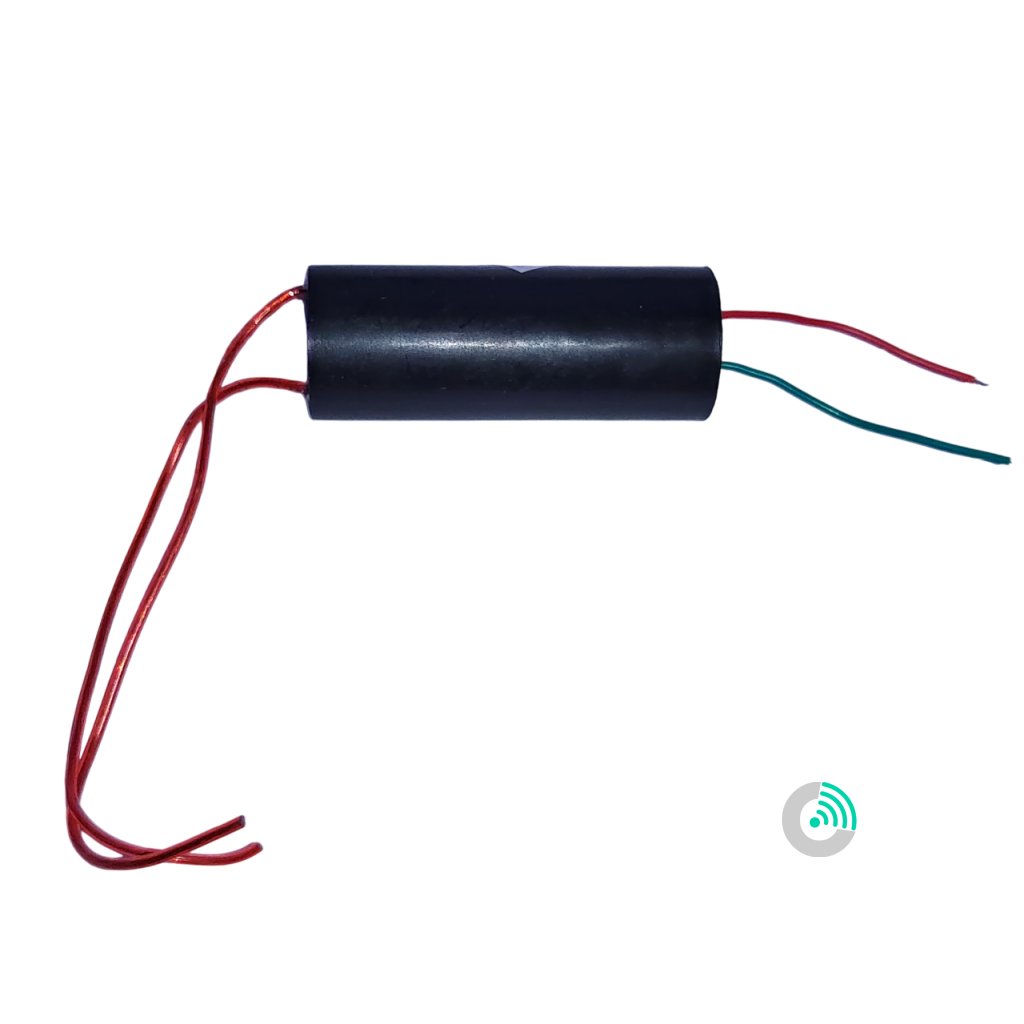

Modul MC-105 je kompaktný vysokonapäťový step-up impulzný transformátor, ktorý premieňa nízke napätie 3.7–6 V DC na extrémne vysoké pulzné napätie až do 50 000 V.
| Kategória: | Moduly pre ARDUINO |
|---|
Využíva princíp prerušovaného prúdu a elektromagnetickej indukcie na vytváranie silného výbojového oblúka.
Je ideálny pre vedecké pokusy, zapaľovanie, plazmové efekty a výučbu fyziky. Modul je ľahko použiteľný a stačí ho napájať bežnou 3.7 V lítiovou batériou (napr. 18650) alebo 2S Li-ion packom.
🔧 Technické parametre:
| Parameter | Hodnota |
|---|---|
| Model: | MC-105 |
| Dĺžka: | 64 mm |
| Priemer puzdra: | 24 mm |
| Priemer roviny: | 21 mm |
| Vstupné napätie: | DC 3.7 V – 6 V |
| Vstupný prúd: | 2 A – 3 A |
| Dĺžka vstupných vodičov: | 10 cm |
| Typ výstupu: | Pulzné DC vysoké napätie |
| Výstupné napätie: | až 50 000 V (50 kV) |
| Výstupný prúd: | cca 0.05 A |
| Dĺžka výstupných vodičov: | 8 cm |
| Výbojová vzdialenosť: | cca 1 – 2 cm |
| Napájanie: | 1× 3.7 V Li-ion batéria (napr. 18650) alebo 2S paralelne |
🔌 Zapojenie:
-

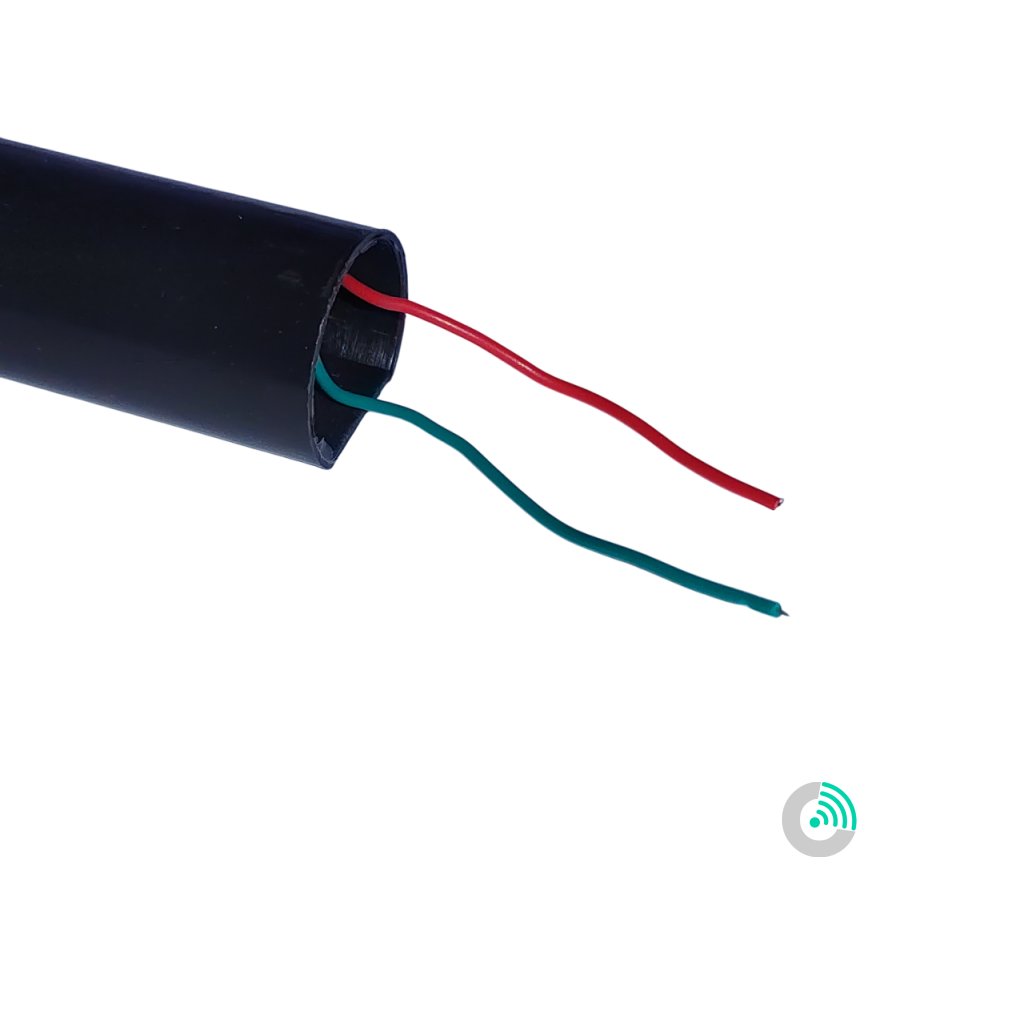

Červený a zelený vodič = vstupné napájanie
-
Červený: + (kladný pól)
-
Zelený: − (záporný pól)
-
-

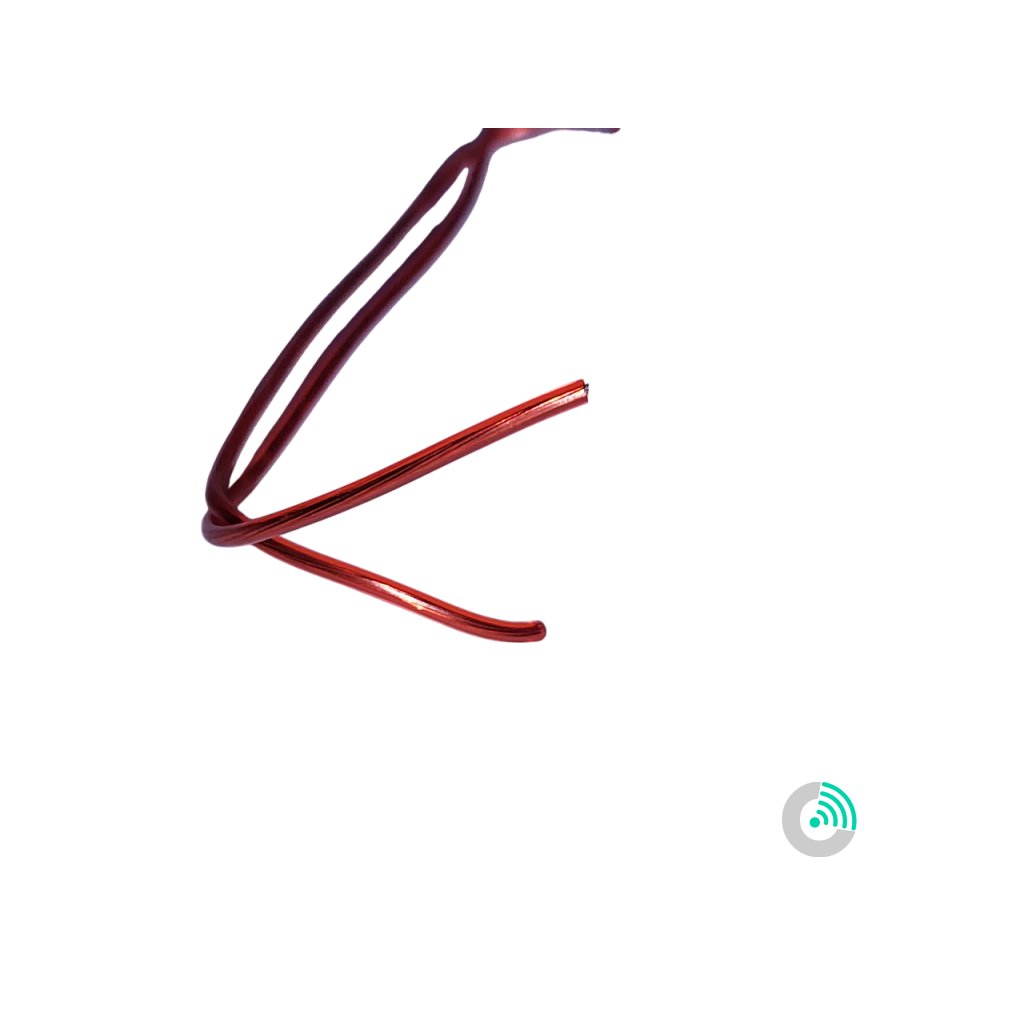

Dva hrubšie výstupné vodiče = vysokonapäťový výstup
-
Umiestni ich voči sebe vo vzdialenosti 1–2 cm pre výboj
-
-
Po pripojení batérie začne medzi výstupmi prebiehať vysokonapäťový elektrický oblúk
⚠️ Upozornenie:
-
Modul generuje veľmi vysoké napätie (50 kV) – NEBEZPEČNÝ PRI DOTYKU!
-
Používaj len v bezpečných a kontrolovaných podmienkach.
-
Nevhodné pre deti ani neskúsených používateľov.
-
Zabráň kontaktu s kovovými alebo horľavými predmetmi.
📦 Použitie:
-
Vedecké demonštrácie
-
Zapaľovanie
-
Výbojové efekty, plazma, iskry
-
Hobby elektrotechnika a výučba
