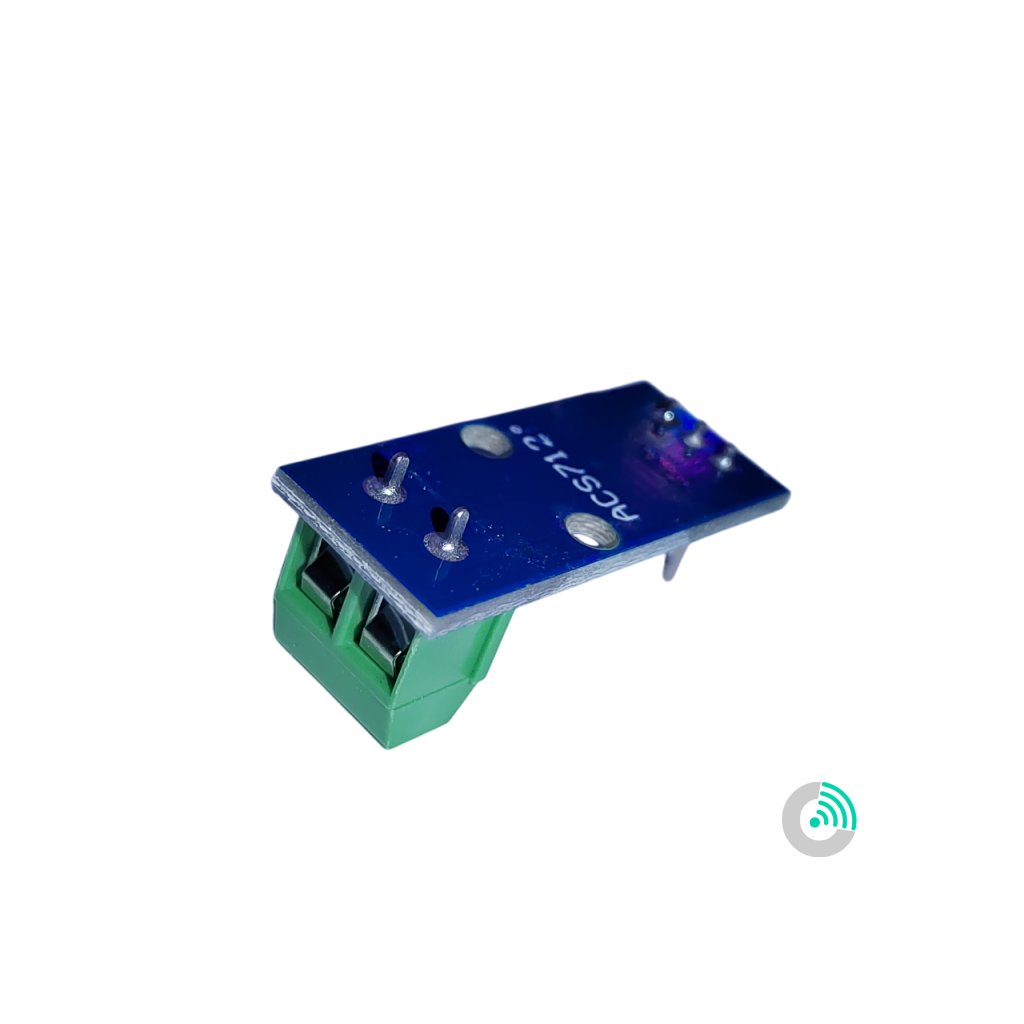

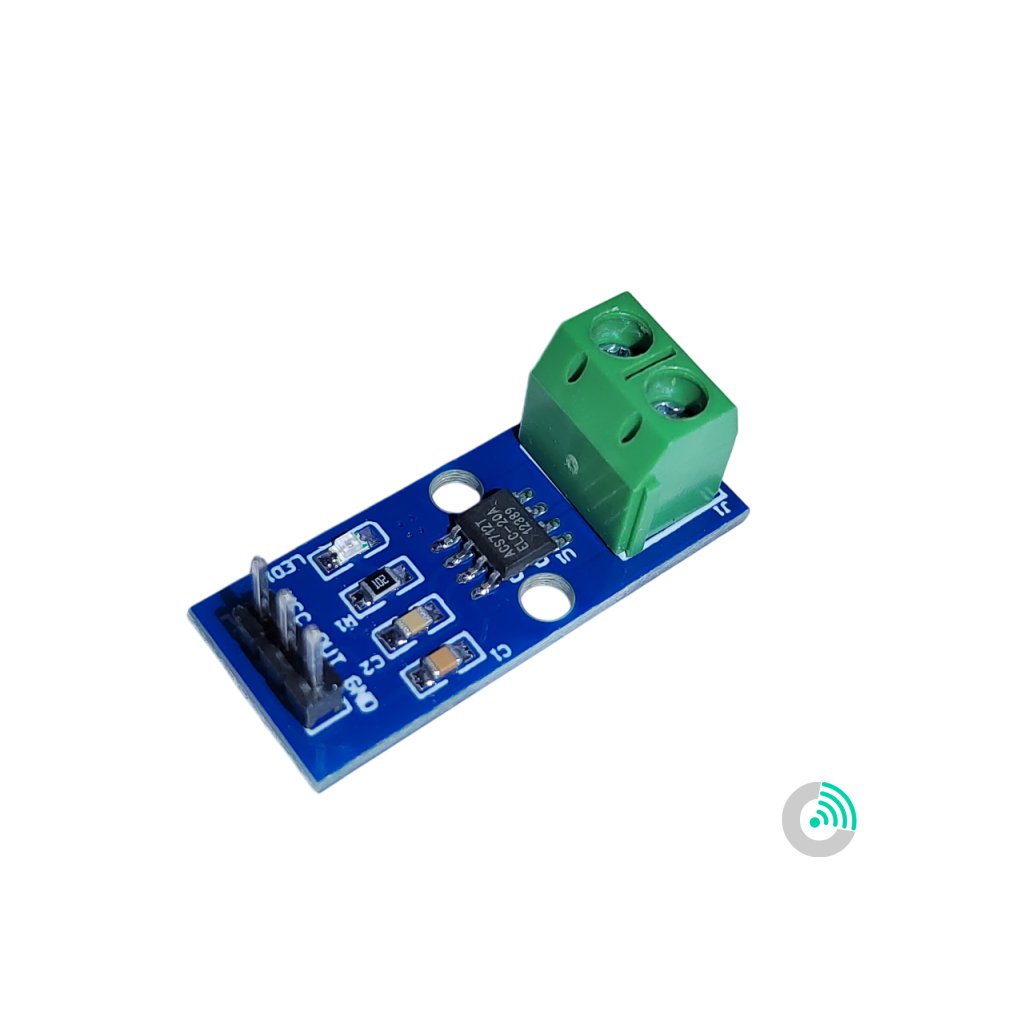

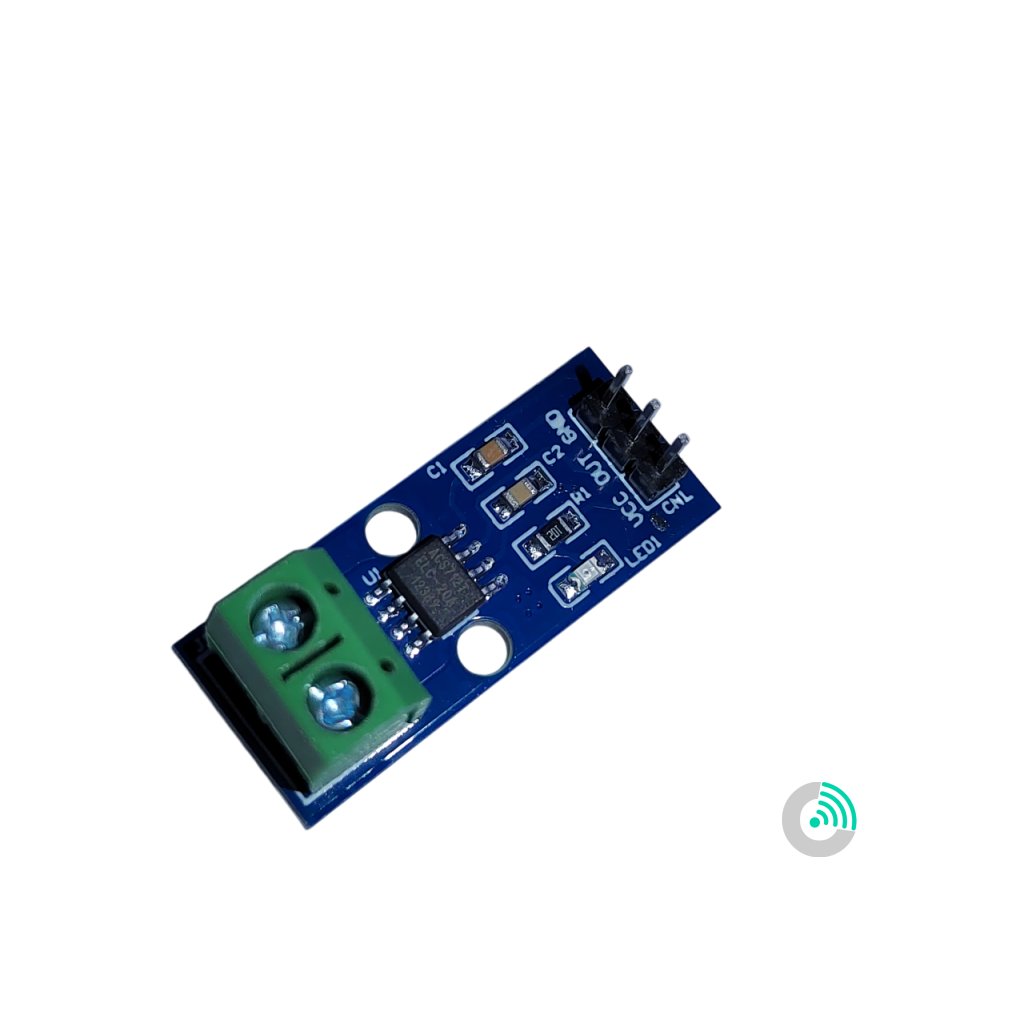

⚡ ACS712 20A Prúdový Senzor Modul – Hallov efekt, AC/DC meranie
Tento prúdový senzorový modul ACS712-20A využíva Hallovu indukciu na presné a galvanicky oddelené meranie jednosmerného (DC) aj striedavého (AC) prúdu až do ±20 A.
| Kategória: | Senzory Napätia a Prúdu |
|---|
Vstavaný lineárny Hallov senzor detekuje magnetické pole generované prúdom pretekajúcim cez integrovanú medenú fóliu, a následne prevádza tento jav na úmerné analógové výstupné napätie.
Vďaka vysokej presnosti, nízkemu šumu a jednoduchému analógovému výstupu je modul ideálny pre meranie odberu motorov, napájacích zdrojov, batérií, solárnych systémov a detekciu preťaženia v mikroprocesorových aplikáciách.
🔧 Technické parametre:
-
Čip: ACS712ELC-20A (Allegro MicroSystems)
-
Merací rozsah: ±20 A (AC alebo DC)
-
Citlivosť: 185 mV/A
-
Výstupné napätie bez zaťaženia: 2.5 V (pri 0 A)
-
Napájanie: DC 5 V
-
Výstup: Analógové napätie (0 V – 5 V rozsah)
-
Vzorec výpočtu:
VOUT = 2.5 + 0.185 × IP(IP v ampéroch) -
Galvanické oddelenie: Áno (Hallov efekt)
-
Zabudované obvody: zosilnenie, filtrácia, korekcia
-
Indikátor napájania: Áno (LED)
-
Rozhranie: 3-piny (VCC, OUT, GND), skrutková svorkovnica pre prúdový vstup
📦 Použitie:
-
Meranie prúdu motorov, LED pásov, solárnych panelov
-
Smart energy monitoring s Arduino/ESP32
-
Prepäťová/ochranná signalizácia
-
Riešenia napájania a výkonových modulov
🧑💻 Príkladové zapojenie a Arduino kód čoskoro doplníme.
