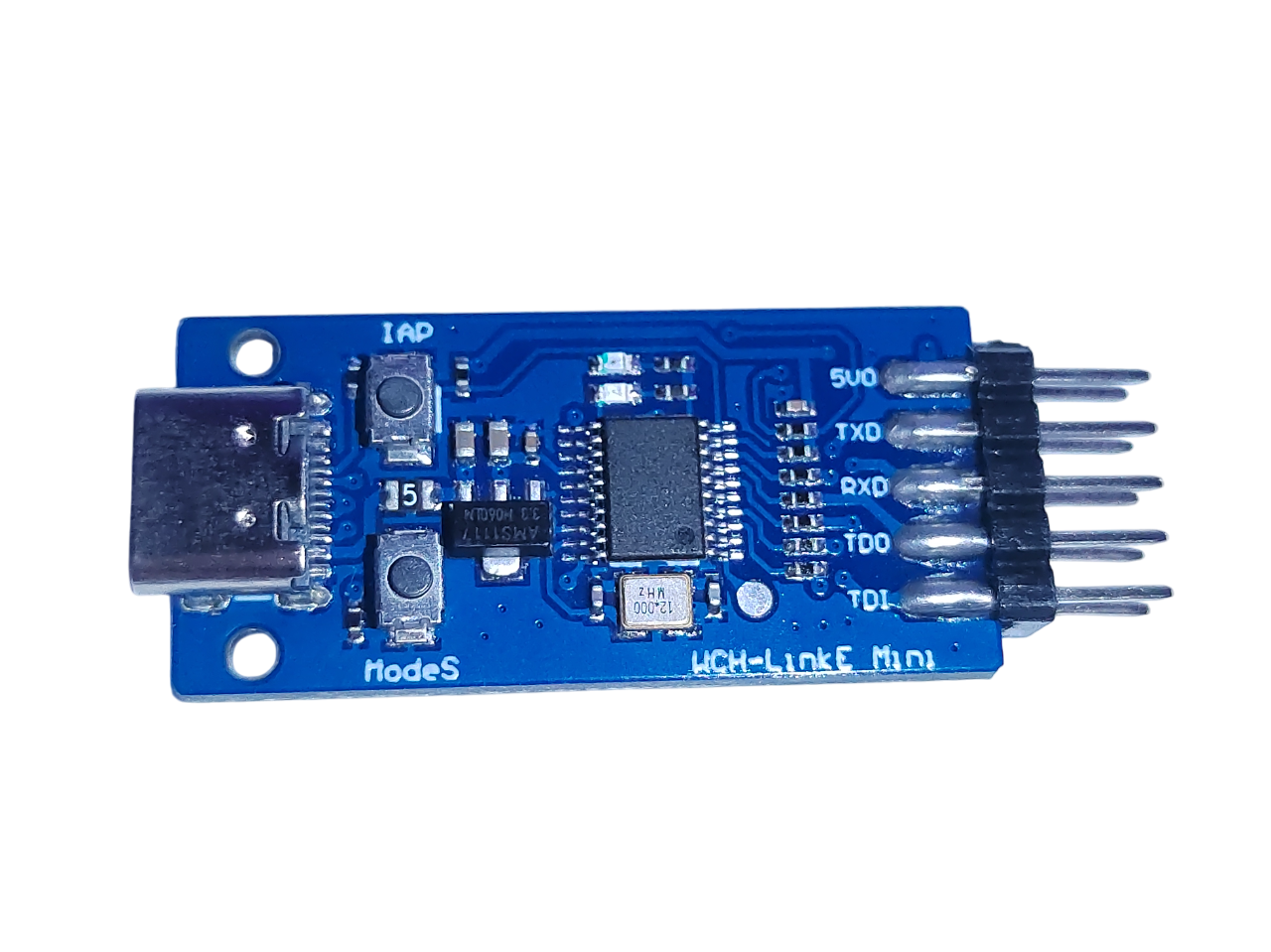

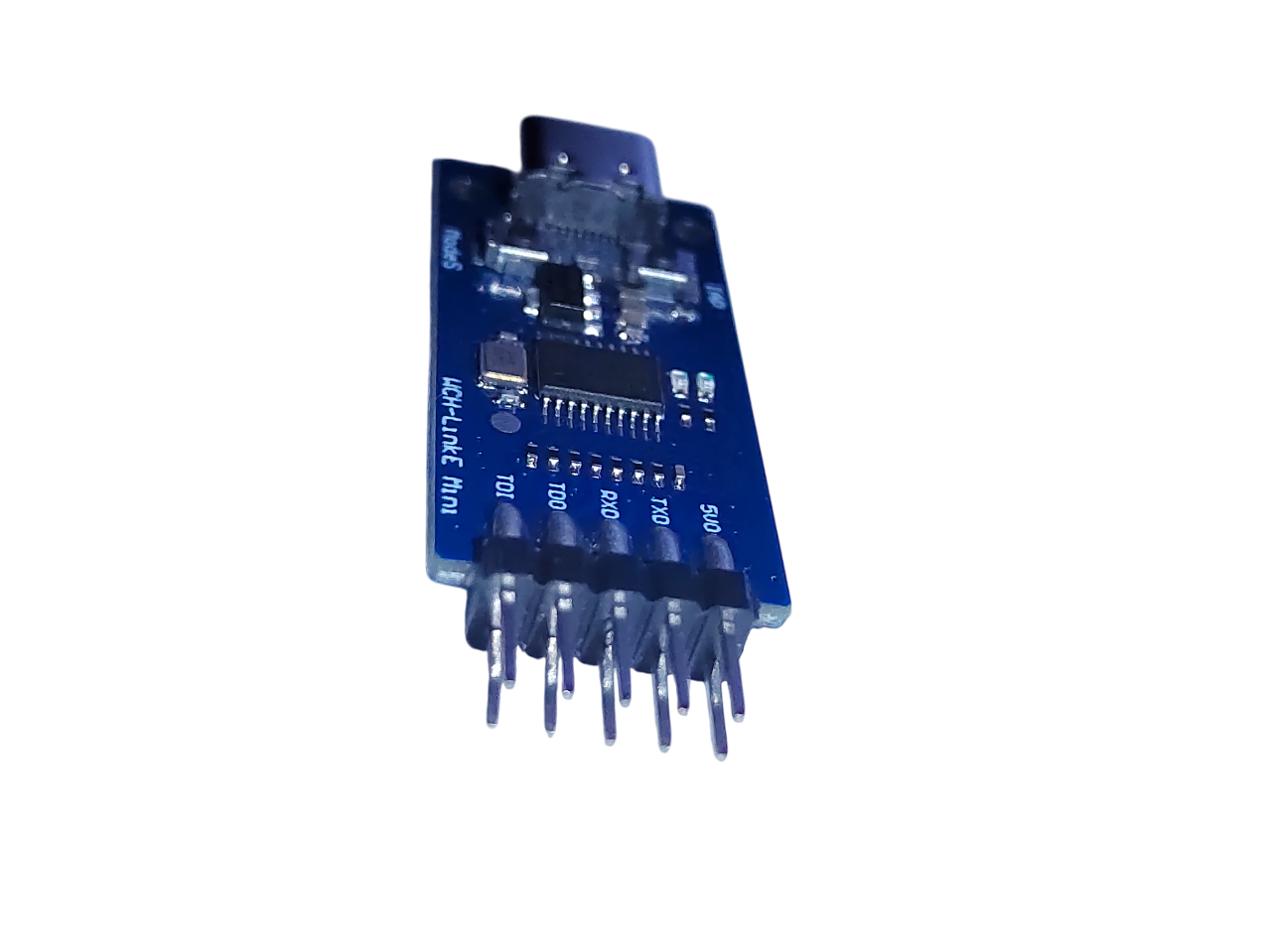

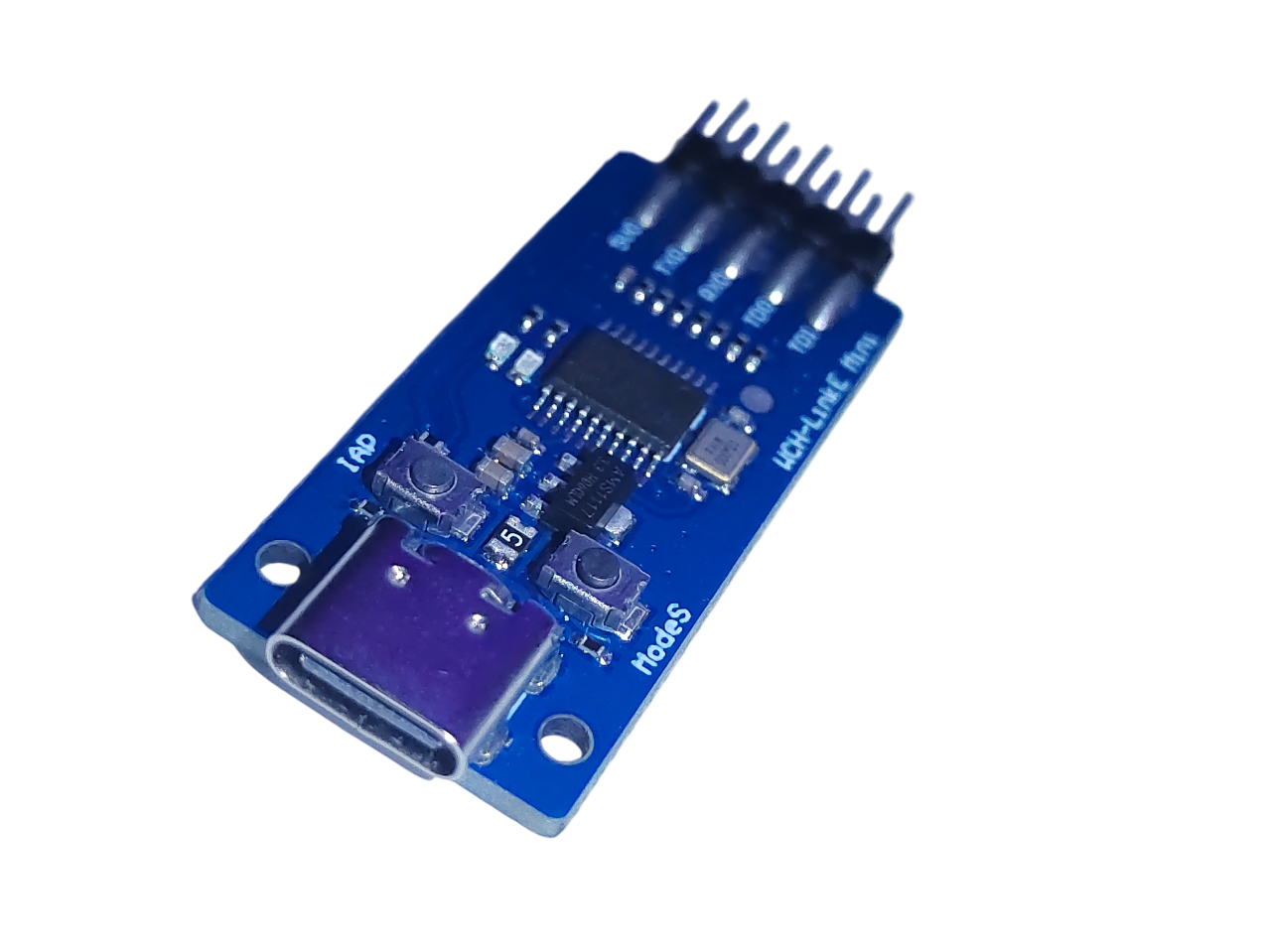

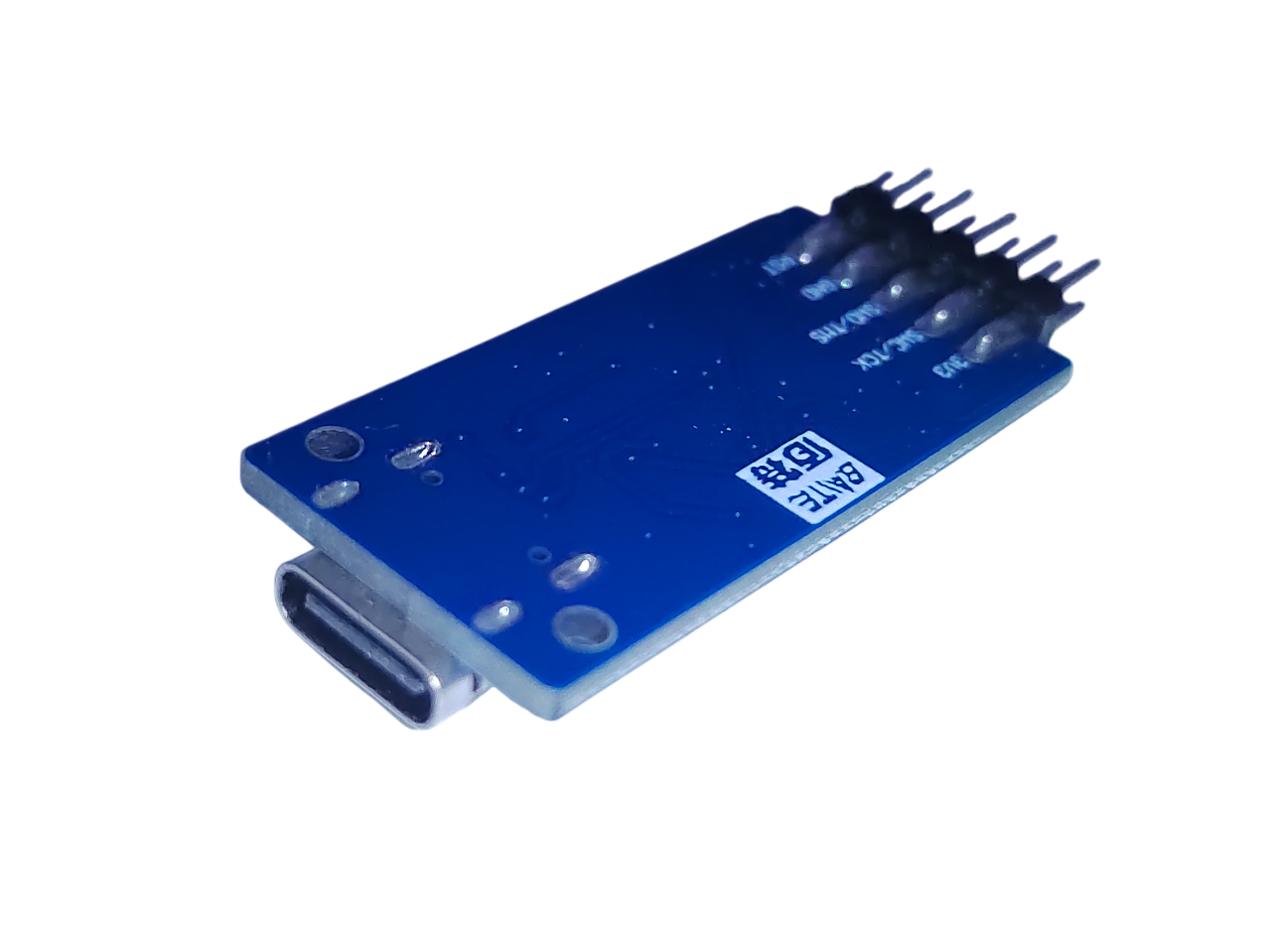

WCH-LinkE Mini RISC-V / ARM USB debugger i programator
Prawie wyprzedane
WCH-LinkE to debugger i programator USB do mikrokontrolerów WCH RISC-V i ARM, z obsługą SWD oraz zgodnych układów JTAG, wirtualnym portem COM i przełączanym zasilaniem 3,3/5 V.
43.26 PLN
Najniższa cena z ostatnich 30 dni:
Pokazano zgodnie z najniższą ceną z 30 dni przed obniżką.
Szczegóły produktu
WCH-LinkE to niedrogi debugger i programator USB do pracy z mikrokontrolerami WCH RISC-V i ARM. Umożliwia wgrywanie oprogramowania układowego i debugowanie zgodnych układów przez SWD, a w odpowiednich urządzeniach również przez JTAG. Działa przez USB i zapewnia możliwość podłączenia płytki docelowej na poziomie 3,3 V lub 5 V.
🔸 Główne zalety
- Dwa przełączane tryby RISC-V i ARM (SWD/JTAG), wybierane przyciskiem ModeS albo za pomocą MounRiver Studio lub WCH-LinkUtility.
- Sygnalizacja LED: niebieska dioda wskazuje wybrany tryb i stan pracy.
- Wbudowany wirtualny port szeregowy CDC pozwala przesyłać komunikaty diagnostyczne tym samym połączeniem USB.
- Możliwość wykrywania i aktualizacji oprogramowania układowego przyciskiem IAP lub z poziomu aplikacji.
🔸 Parametry techniczne
| Funkcja | Szczegóły |
|---|---|
| USB | USB2.0-A, plug-and-play |
| Zasilanie | 3,3 V lub 5 V – wyjście zasilania dla płytki docelowej |
| Interfejs | SWD dla ARM, debugowanie dwuprzewodowe dla RISC-V, obsługa JTAG dla mikrokontrolerów ARM |
| Przełącznik trybu | Przycisk ModeS lub oprogramowanie; niebieski LED wskazuje tryb |
| Port szeregowy | bps 1200–921600, klasa CDC |

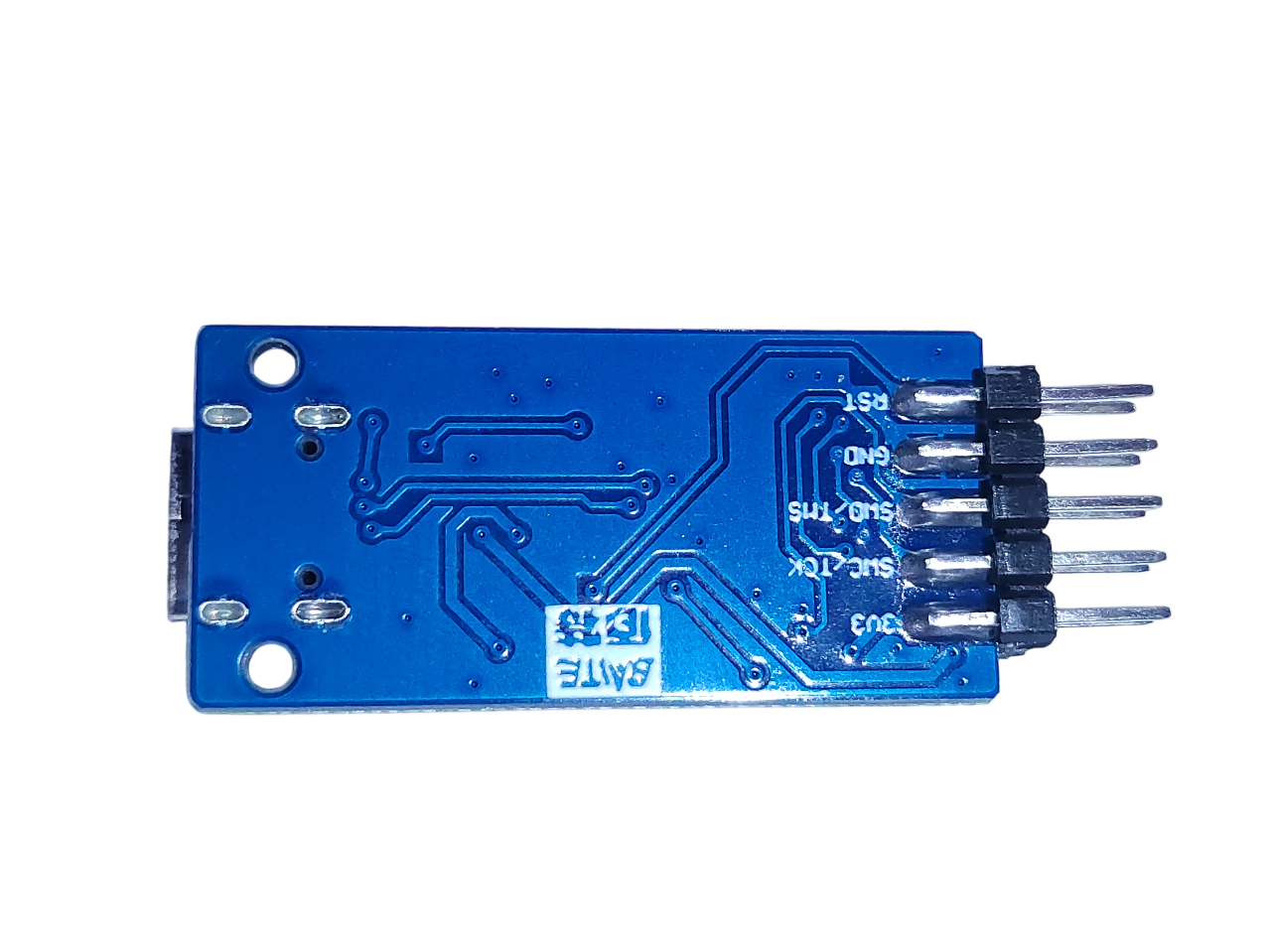

🔸Pinout i podłączenie modułu WCH-LinkE do płytki docelowej
| Piny modułu | Interfejs płytki docelowej | Uwagi |
|---|---|---|
| 5V | Interfejs zasilania MCU-5V | Podłączenie zasilania 5 V płytki docelowej |
| 3.3V | Interfejs zasilania MCU-3.3V | Podłączenie zasilania 3,3 V płytki docelowej |
| GND | MCU-GND | Podłączenie GND płytki docelowej |
| SWCLK | MCU-SWCLK | Podłączenie sygnału SWCLK płytki docelowej |
| SWDIO | MCU-SWDIO | Podłączenie sygnału SWDIO płytki docelowej |
| RX | MCU-UART-TX | Podłączenie sygnału UART RX płytki docelowej |
| TX | MCU-UART-RX | Podłączenie sygnału UART TX płytki docelowej |
| ModeS | \ | Podczas uruchamiania przytrzymaj przycisk ModeS, aż zaświeci się wskaźnik stanu; spowoduje to przełączenie trybu. |
| IAP | \ | Przycisk do ręcznej aktualizacji oprogramowania układowego WCH-LinkE. |
🔸Obsługa chipów zgodnie z typem modułu Link
| Typowe modele chipów | WCH-Link | WCH-LinkE | WCH-DAPLink | WCH-LinkW |
|---|---|---|---|---|
| CH32V003 | ✘ | ✔ | ✘ | ✔ |
| CH643 / CH32X035 / CH32L103 | ✘ | ✔ | ✘ | ✔ |
| CH32V10x / CH32V20x / CH32V30x | ✔ | ✔ | ✘ | ✔ |
| CH569 / CH573 / CH583 | ✔ | ✔ | ✘ | ✘ |
| CH32F10x / CH32F20x / CH579 / powiązane układy obsługujące interfejs SWD | ✔ | ✔ | ✔ | ✔ |
| Powiązane układy z obsługą interfejsu JTAG | ✘ | ✔ | ✔ | ✔ |
🔸WCH-LinkE i ich właściwości
| Tryb | Wskaźnik LED | IDE | Obsługiwany układ |
|---|---|---|---|
| RISC-V | Niebieska dioda LED nie świeci w stanie bezczynności. | Studio MounRiver | Nasze rdzenie RISC-V obsługują debugowanie dwuliniowe |
| ARM | Niebieski LED jest zawsze włączony w stanie bezczynności | Keil / Studio MounRiver | ARM protokół obsługi rdzeni SWD |
Podsumowanie korzyści:
✅ Debugowanie i programowanie układów RISC-V oraz ARM ✅ Zmiana trybu przyciskiem lub programowo ✅ Wirtualny port szeregowy CDC ✅ Możliwość zasilania płytki docelowej 3,3 V lub 5 V ✅ Sygnalizacja LED i aktualizacja firmware ✅ Wsparcie zgodnych narzędzi programistycznych
