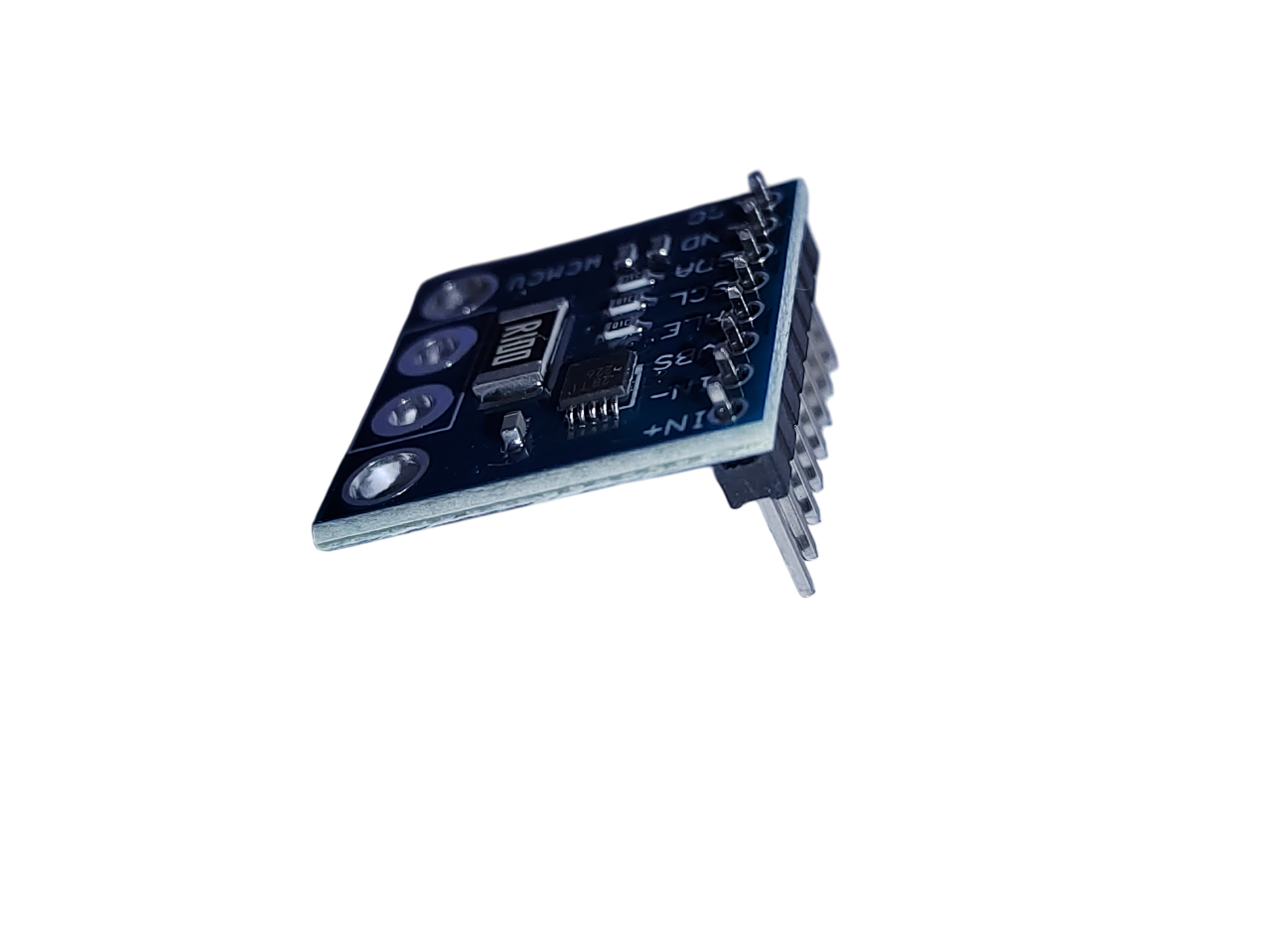

INA226 I2C monitor prądu, napięcia i mocy – 0–36 V

Moduł INA226 mierzy napięcie magistrali w zakresie 0–36 V i może pracować zarówno w układach pomiarowych low-side, jak i high-side. Dzięki temu sprawdza się przy dokładnych pomiarach w systemach wbudowanych.

Wyposażono go w precyzyjny wzmacniacz różnicowy, przetwornik ADC oraz układy przetwarzania danych. Wyniki odczytuje się przez magistralę I²C. Piny A0/A1 umożliwiają ustawienie jednej z 16 różnych adresów. Wyjście ALERT służy do sygnalizowania przekroczenia ustawionych progów.

🔧 Właściwości:

• Zakres pomiaru napięcia (VBUS): 0 – 36 V

• Wejście pomiaru prądu: różnicowe (IN+ / IN−)

• Odczytywane wielkości: prąd, napięcie i moc przez I²C

• Dokładność: błąd wzmocnienia maks. 0,1%; napięcie niezrównoważenia maks. 10 µV

• Uśrednianie: konfigurowalne uśrednianie wyników

• Wyjście alarmowe: pin ALERT (konfigurowany warunek wyzwolenia)

• Zasilanie: 2,7–5,5 V DC

• Adresowanie I²C: 16 adresów ustawianych pinami A0/A1

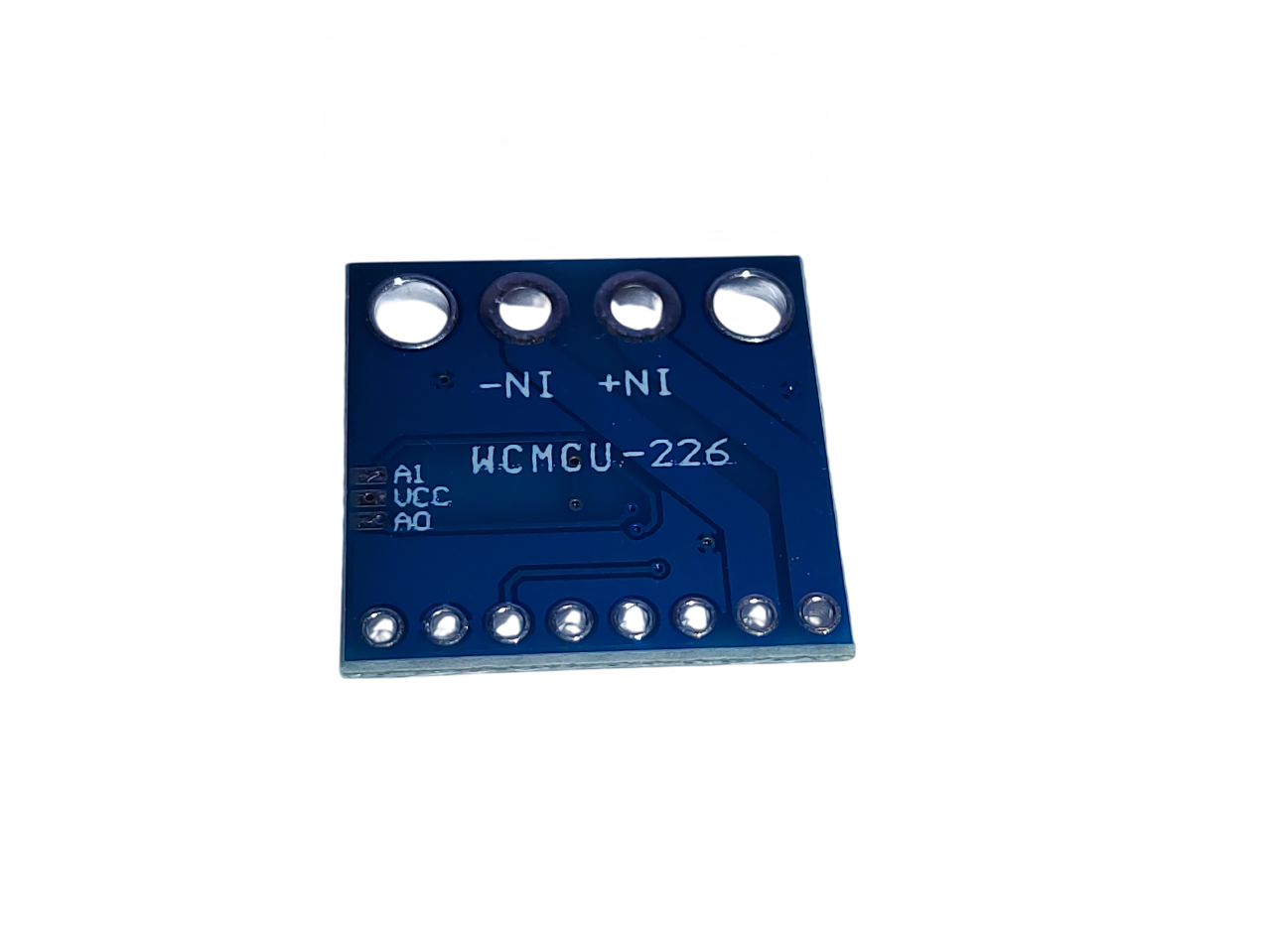

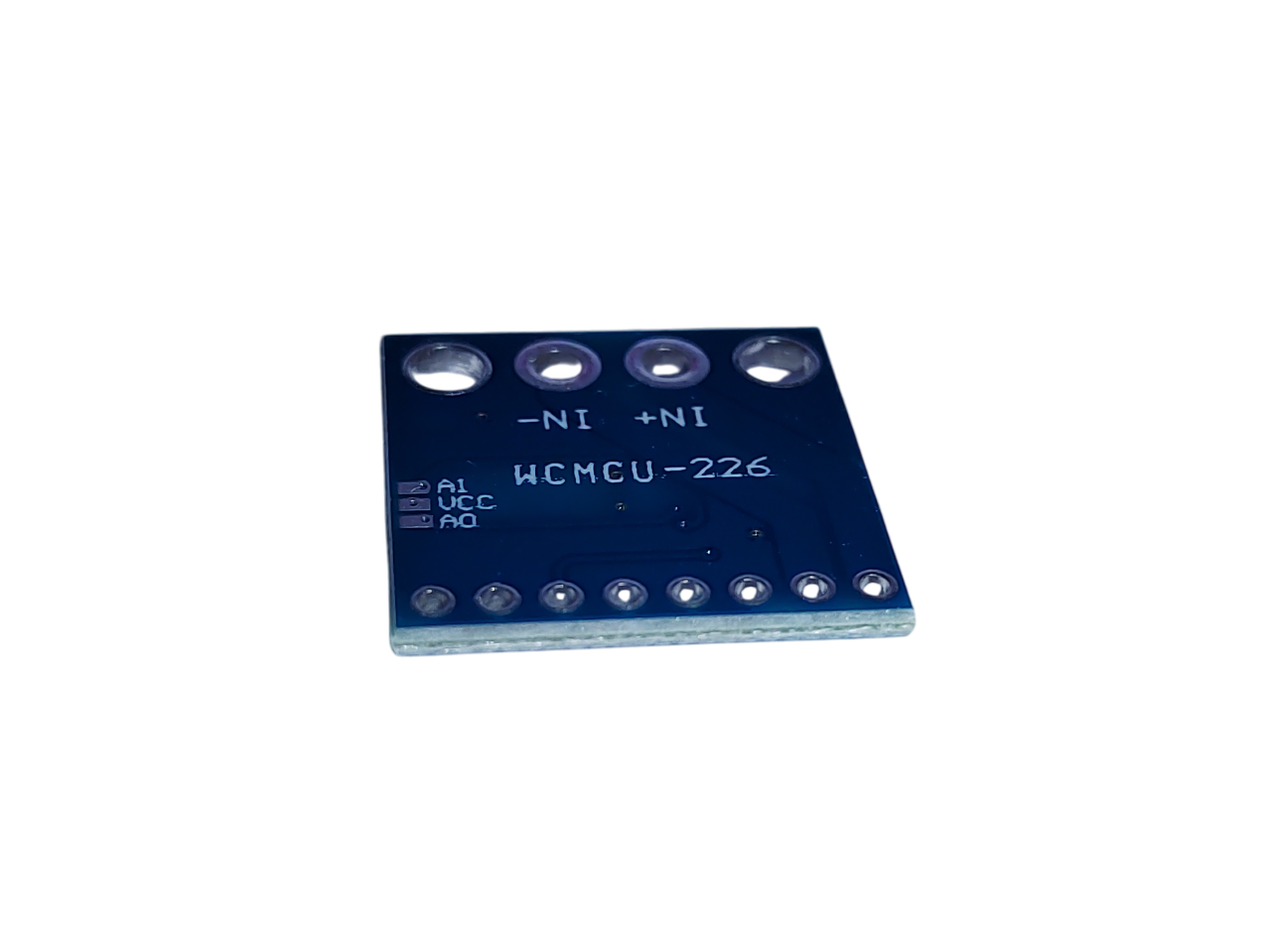

• Obudowa: 10-pinowa VSSOP na module WCMCU-226

📌 Opis wyprowadzeń:

📦 Zastosowanie:

• Pomiar zużycia energii mikrokontrolerów, akumulatorów, zasilaczy

• Inteligentne ładowarki

• Serwery i technologia komputerowa

• Sprzęt telekomunikacyjny

• Przyrządy laboratoryjne i testowe

Przykładowy kod dla Arduino/ESP32 dodamy wkrótce. 💻
