BMS

Battery Management System

Na trhu existuje mnoho typov a verzií batérií, ktoré sa používajú v rôznych aplikáciách, od mobilných zariadení až po elektrické vozidlá. Avšak, nezávisle na aplikácii, batériám musí byť poskytnutá riadna starostlivosť, aby sa predišlo zničeniu a závažným následkom, ktoré by mohli nastať pri použití poškodenej batérie.

Našťastie, vyvažovacie verzie batériového riadiaceho systému (BMS) poskytujú účinný spôsob na riadenie a ochranu batérií. BMS kontroluje napätie a teplotu batérií a zabezpečuje, aby boli batérie nabíjané a vybíjané v bezpečnom rozsahu. Verzie s vyvažovaním sú obzvlášť užitočné pri aplikáciách, kde sa používajú viaceré články, ktoré môžu mať rozdielne kapacity a stavy nabitia. BMS vyvažuje napätie batériových článkov na rovnaké napätie, čím sa predlžuje ich životnosť.

Jedná sa o rôzne typy BMS (Battery Management System) alebo správcov batérií pre rôzne zloženia batérií z LI-ION a LiFePO4 článkov. BMS majú rôzne špecifikácie, napríklad:

• maximálne povolený prúd zaťaženia v Amperoch (značený ako A)
• celkové napätie batérie vo Voltoch (vypočítané ako počet článkov vynásobený napätím na každom článku)
• ochranné funkcie

S písmeno za číslom značí počet článkov zapojených sériovo.

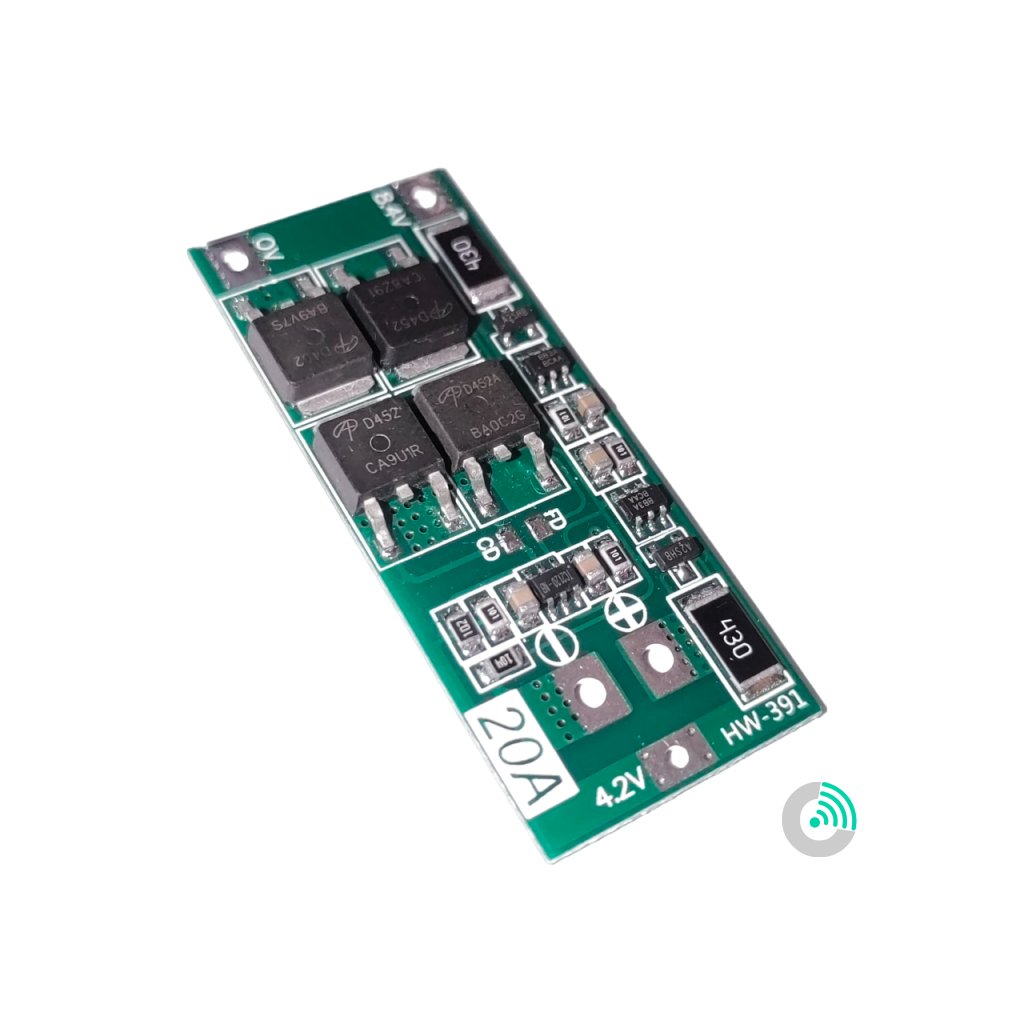

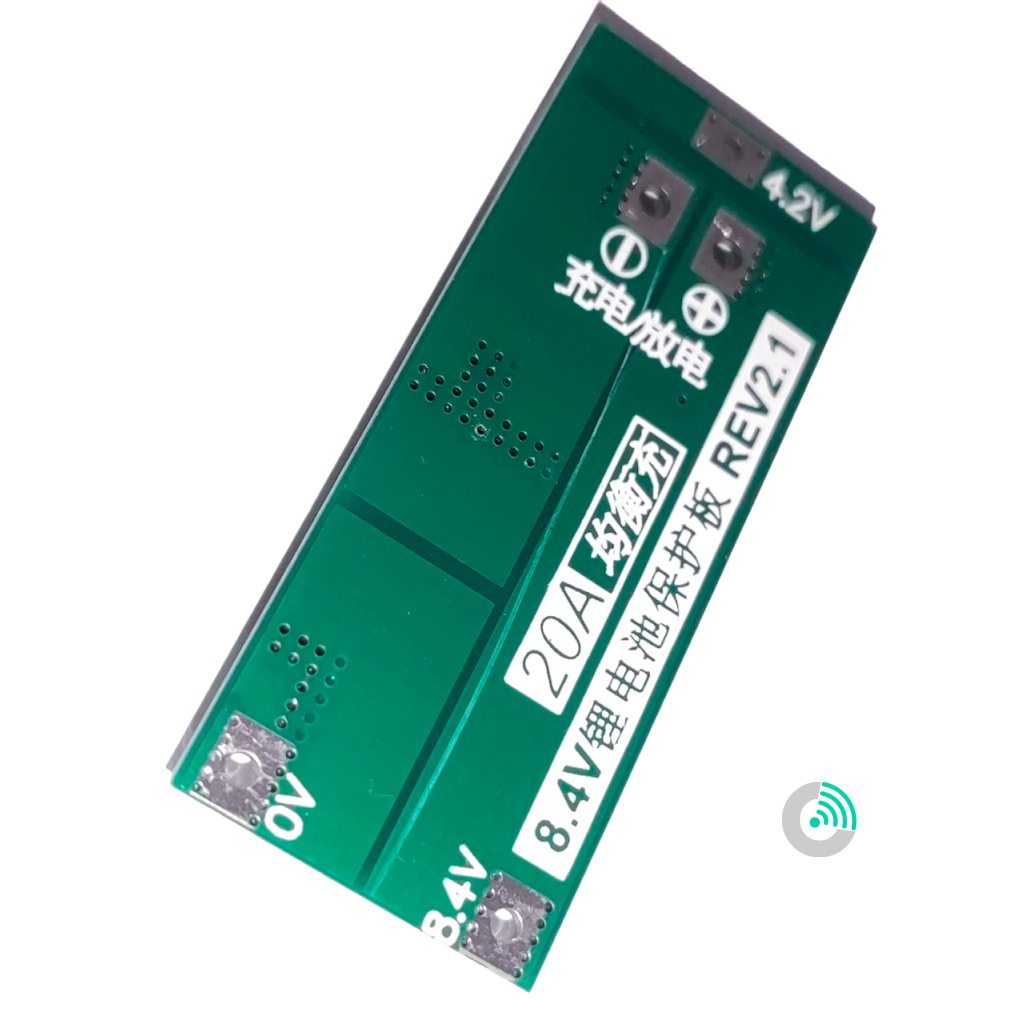

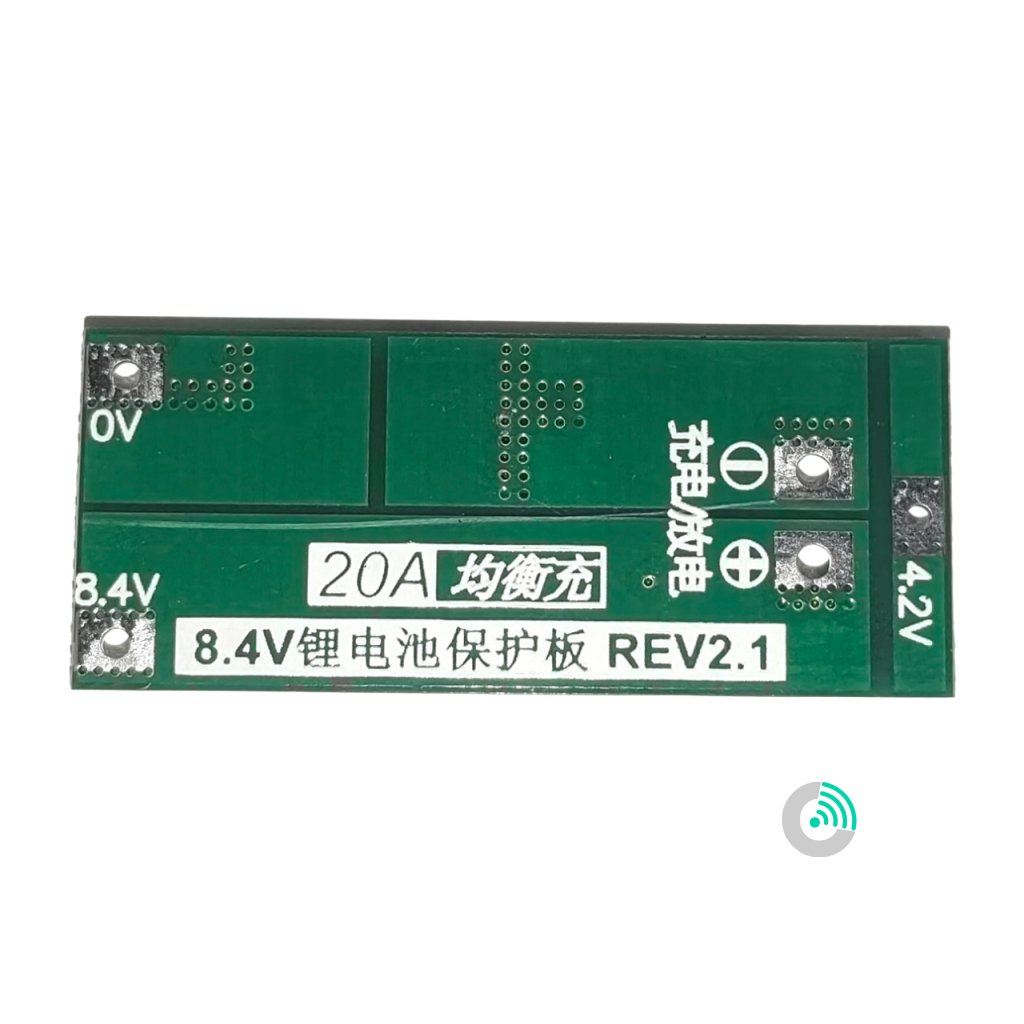

• 2S 20A BMS - BMS pre sériovo zapojenú batériu s dvoma LI-ION článkami, maximálne povolený prúd zaťaženia je 20A.

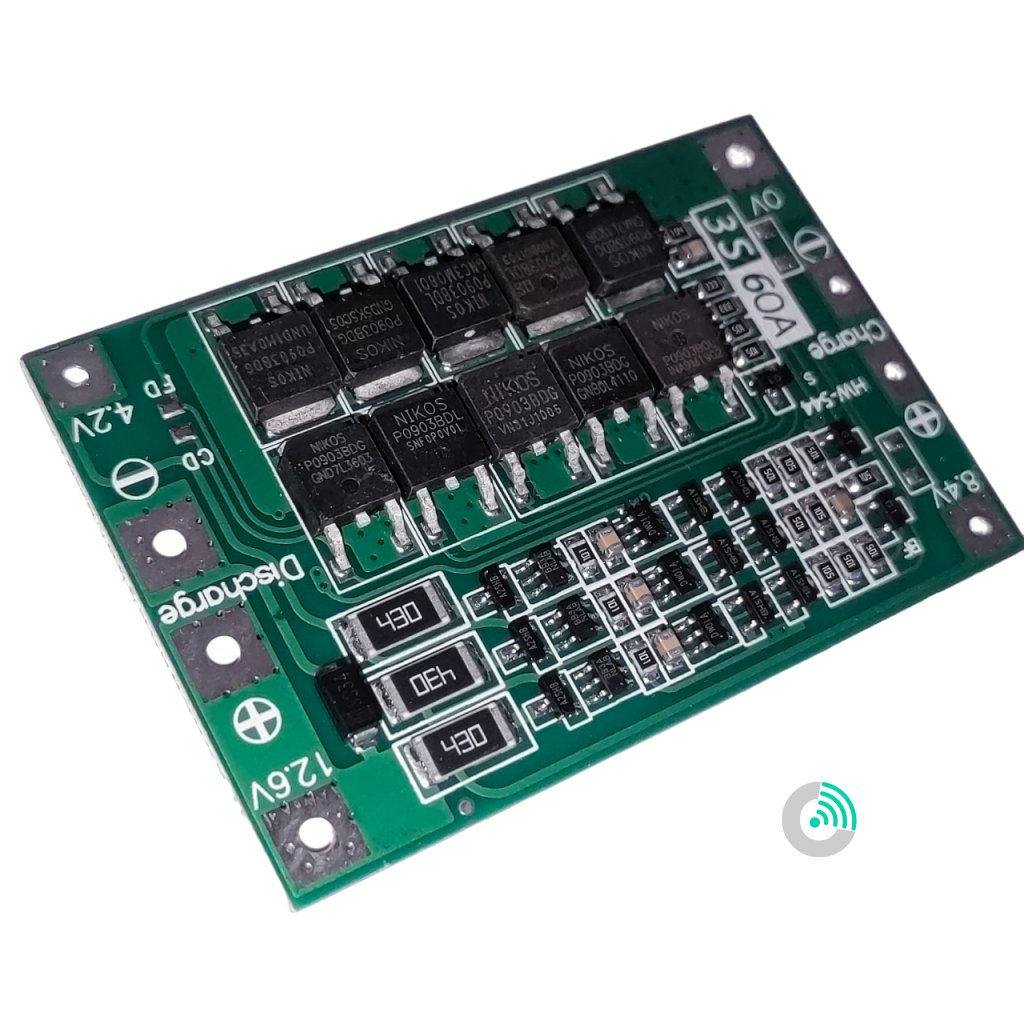

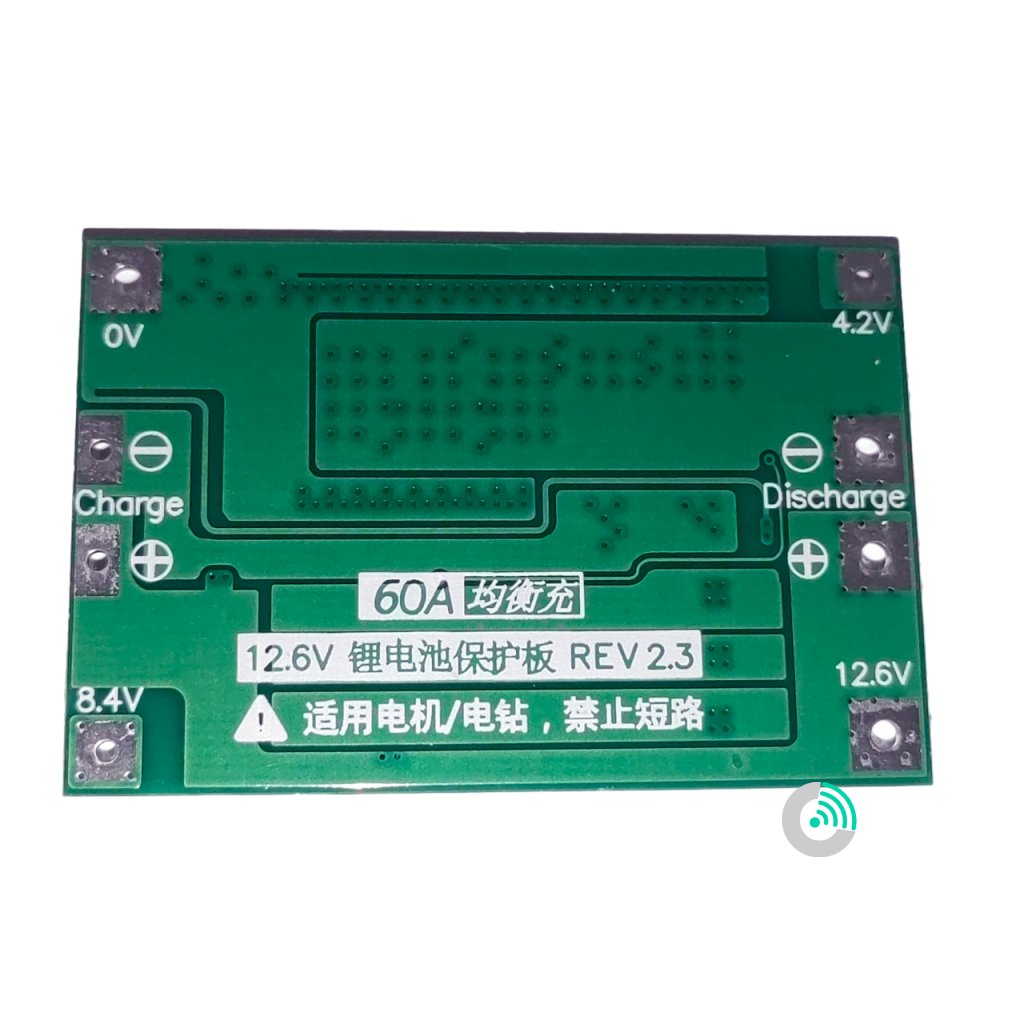

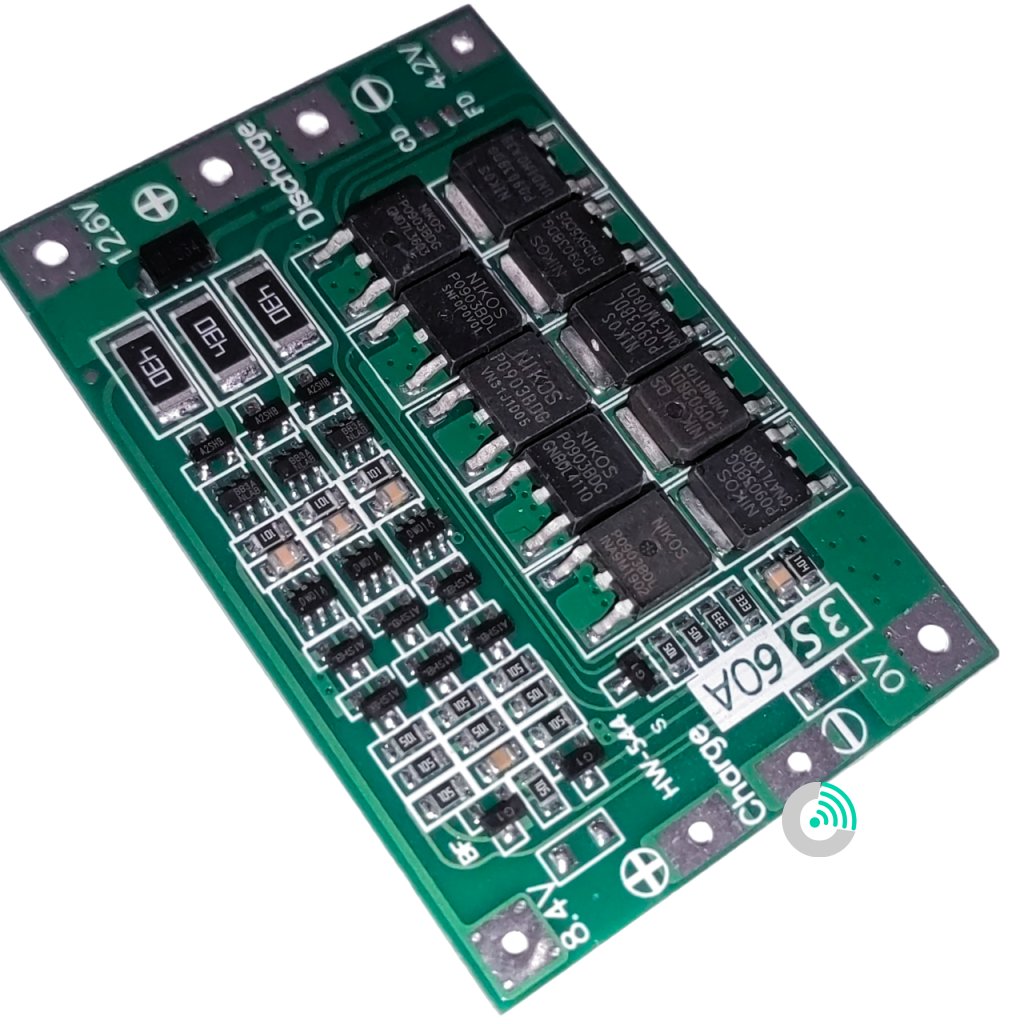

• 3S 12.6V 60A -BMS pre batériu z troch LI-ION článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 60A a celkové napätie batérie je 12.6V.

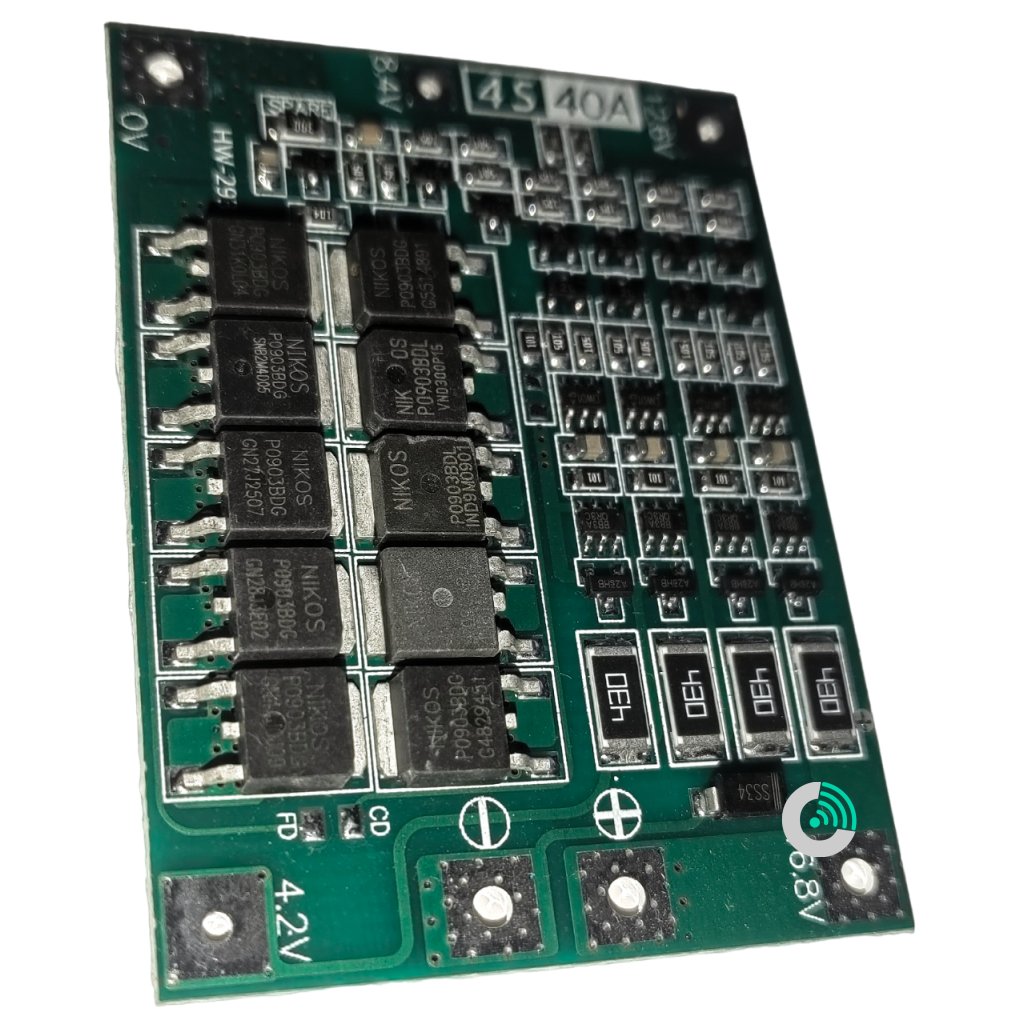

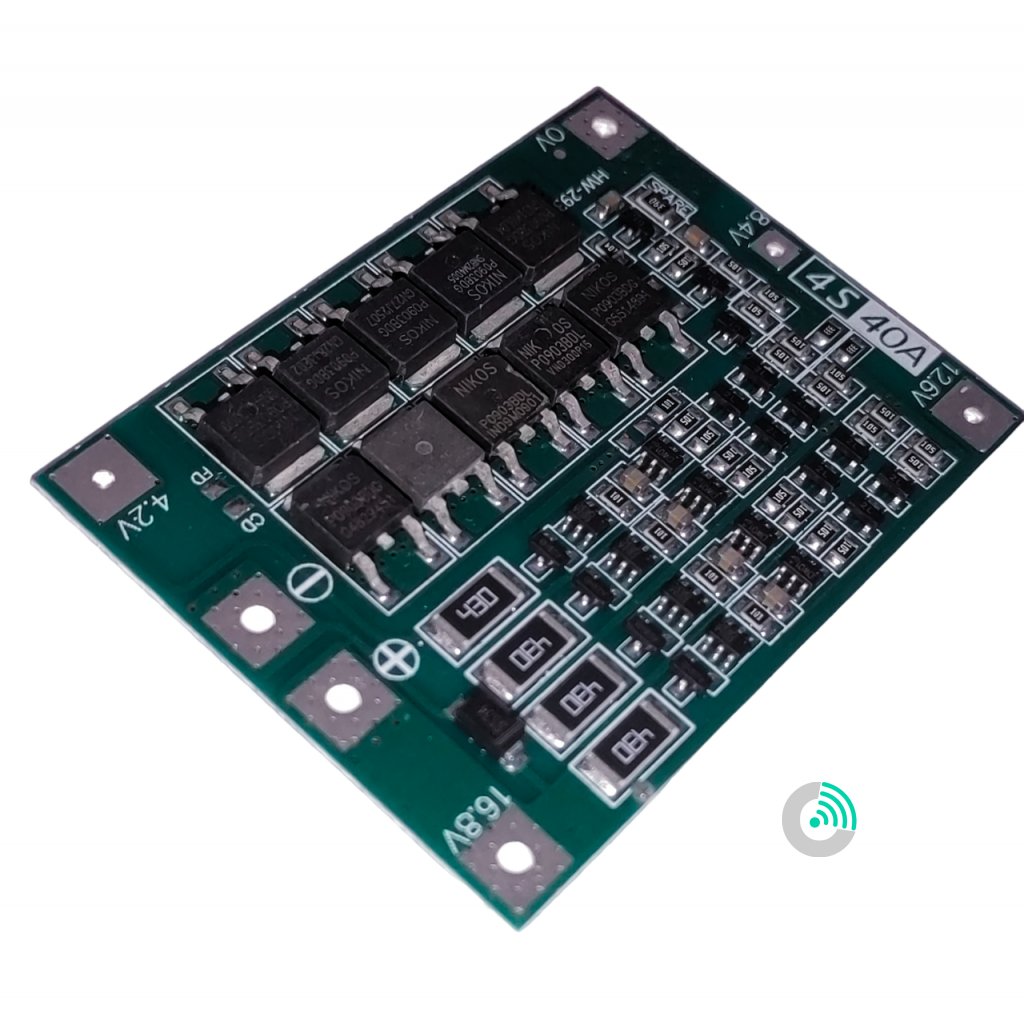

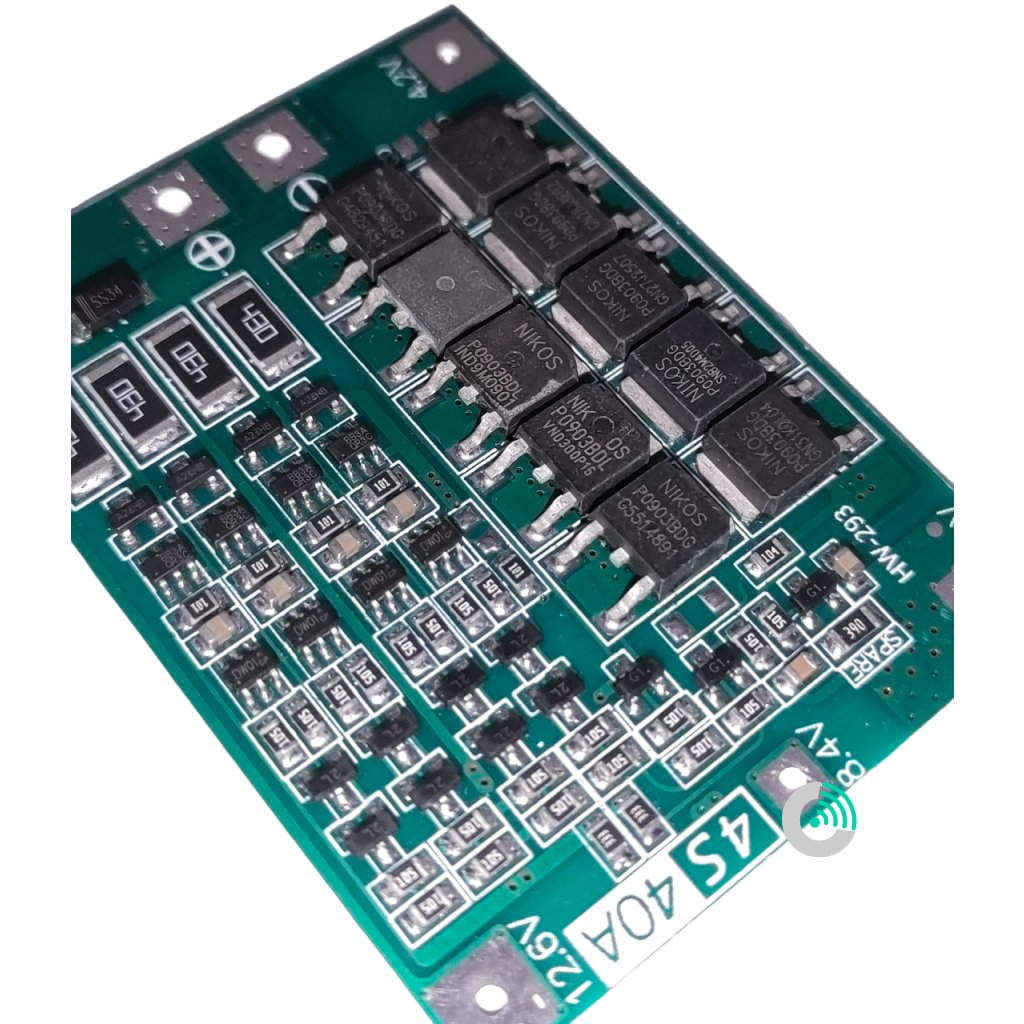

• 4S 40A 16.8V -BMS pre batériu z štyroch LI-ION článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 40A a celkové napätie batérie je 16.8V.
• 4S 100A 16.8V - BMS pre batériu z štyroch LI-ION článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 100A a celkové napätie batérie je 16.8V.
• 4S 100A 14.6V - BMS pre batériu z štyroch LiFePO4 článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 100A a celkové napätie batérie je 14.6V.

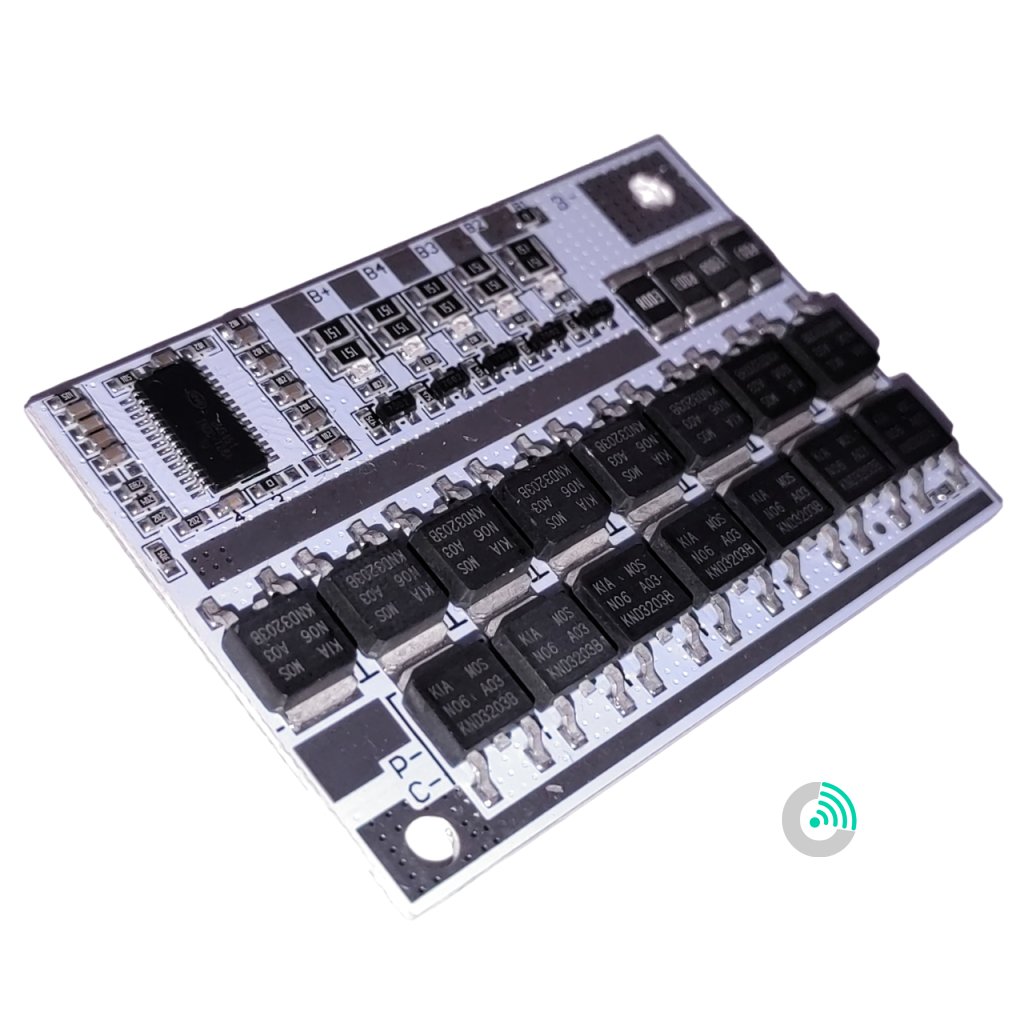

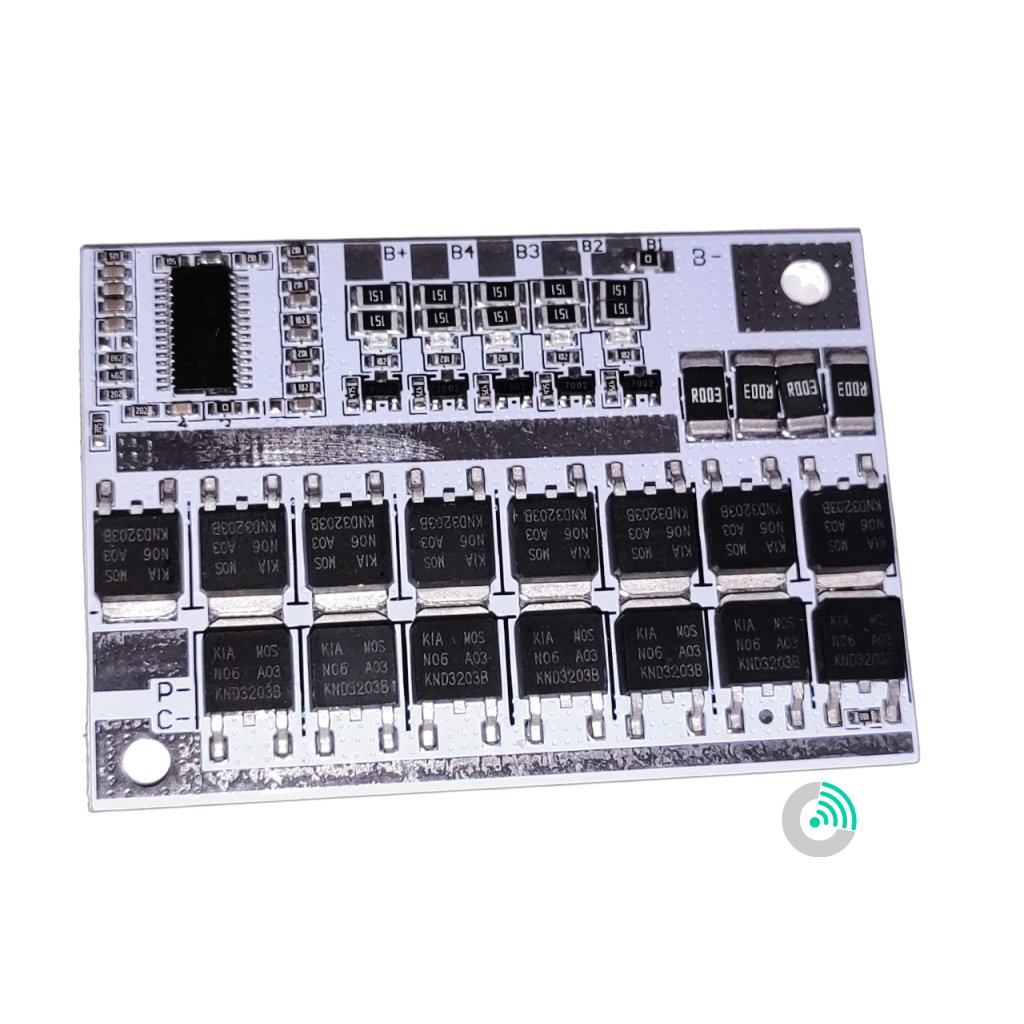

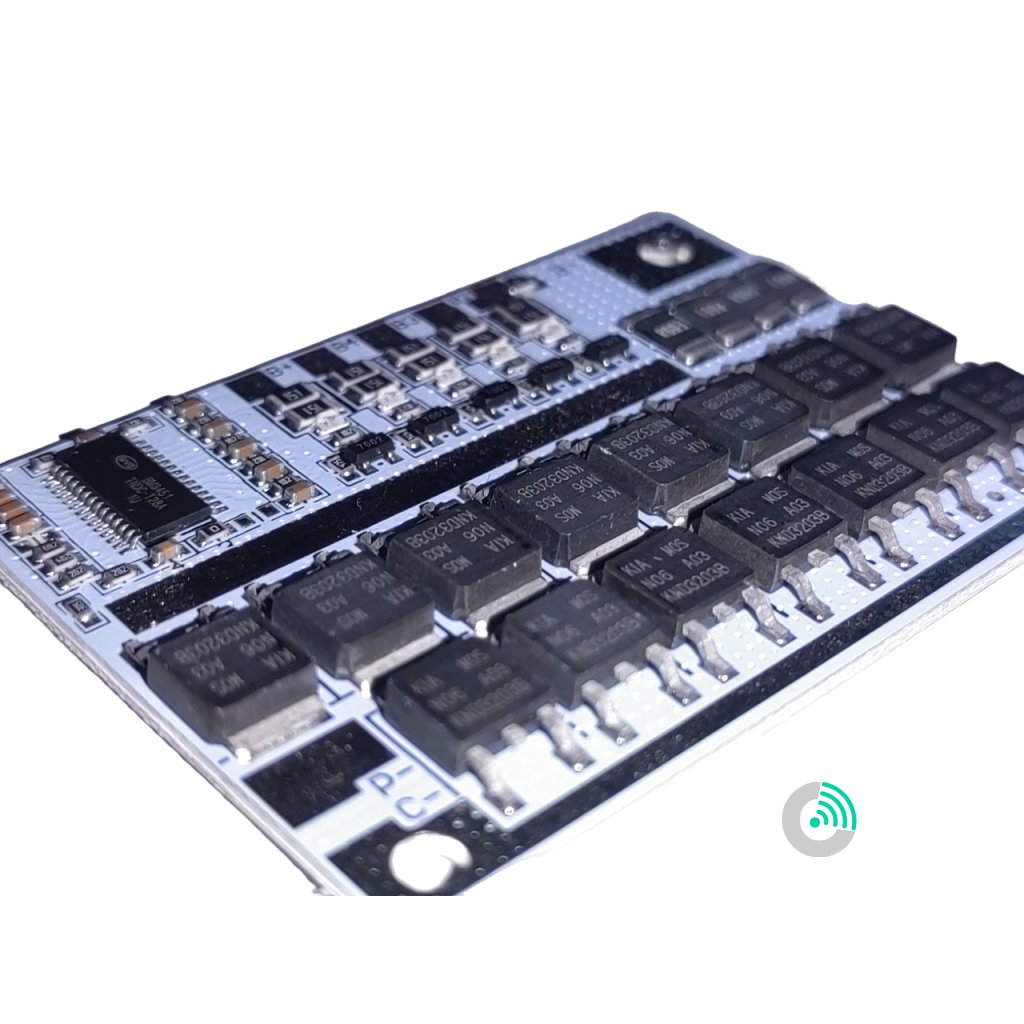

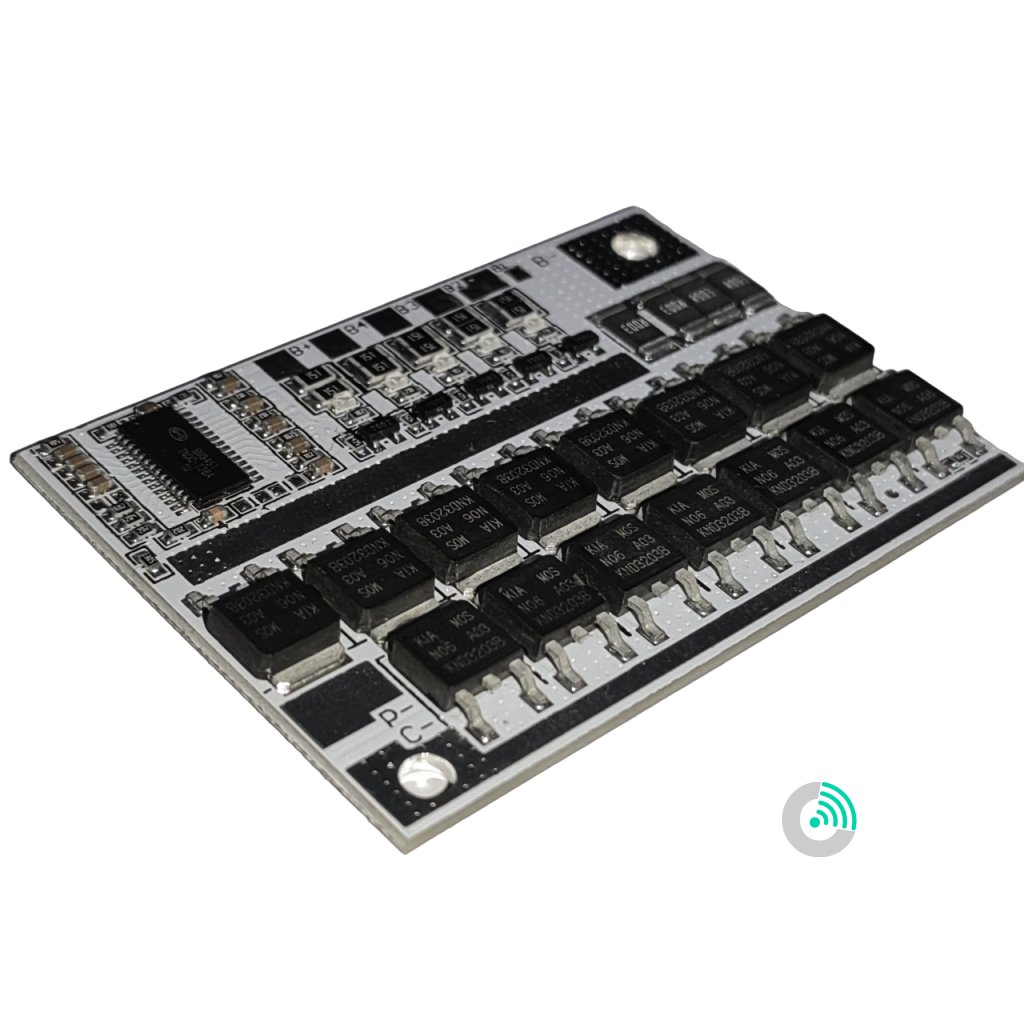

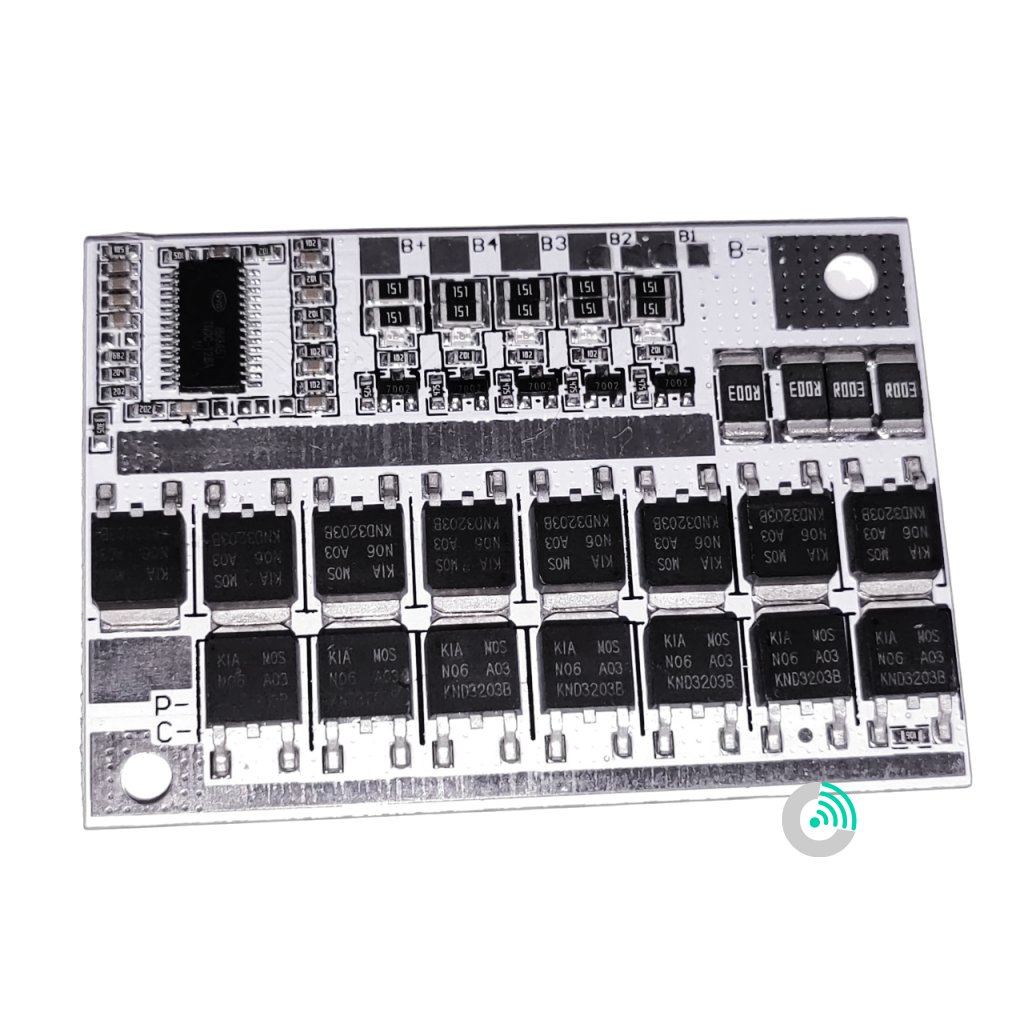

• 5S 100A 21V - BMS pre batériu z piatich LI-ION článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 100A a celkové napätie batérie je 21V.
• 5S 100A 18.25V - BMS pre batériu z piatich LiFePO4 článkov zapojených sériovo, maximálne povolený prúd zaťaženia je 100A a celkové napätie batérie je 18.25V.

Pozor! ⚠️

PRÍKLADY ZAPOJENIA

2S 20A Li-ION - 8.4V

2S 10A LiFePO4 - 7.3V 👇

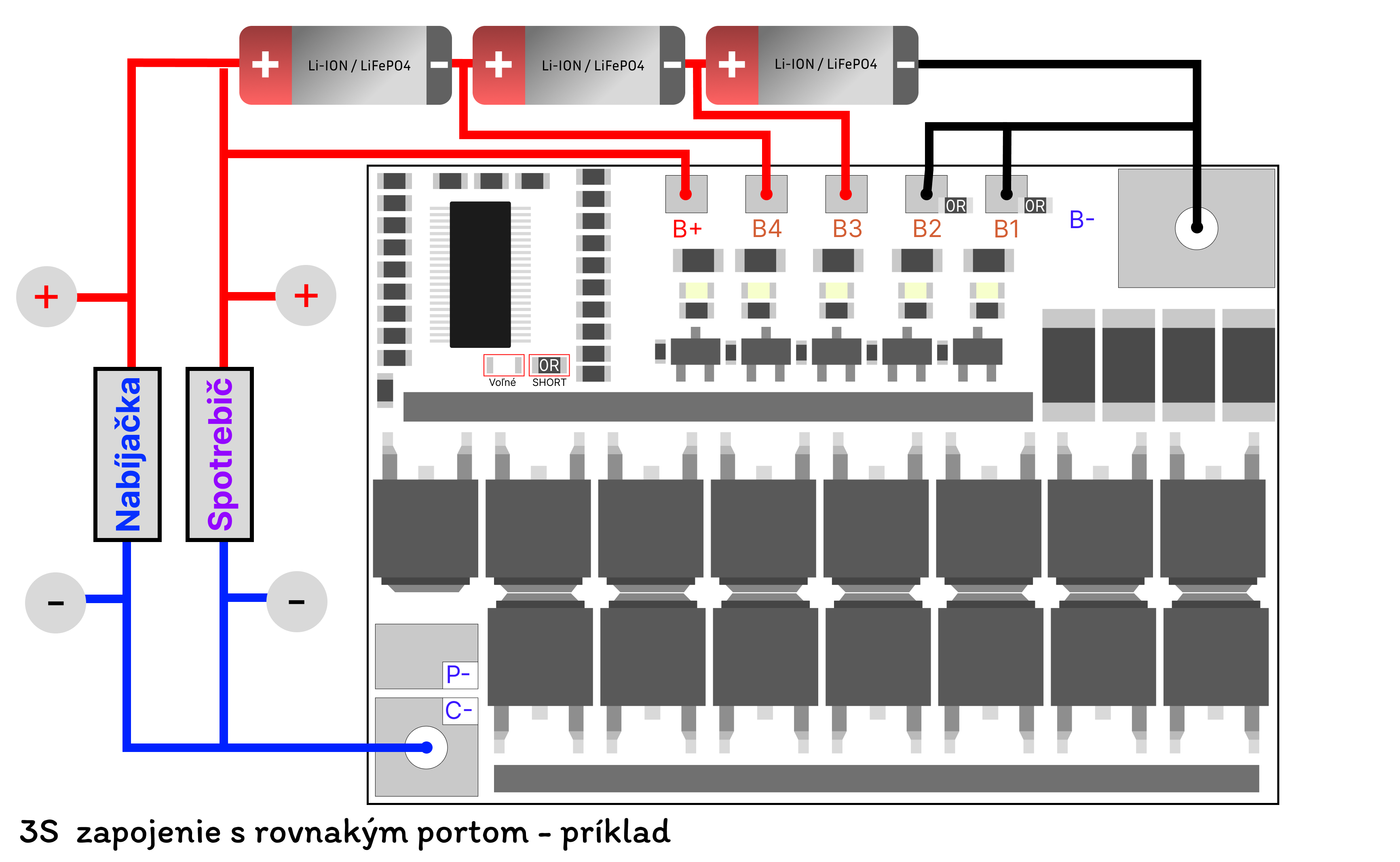

3S 100A Li-ION (12.6V) / LiFePO4 (10.95V) 👇

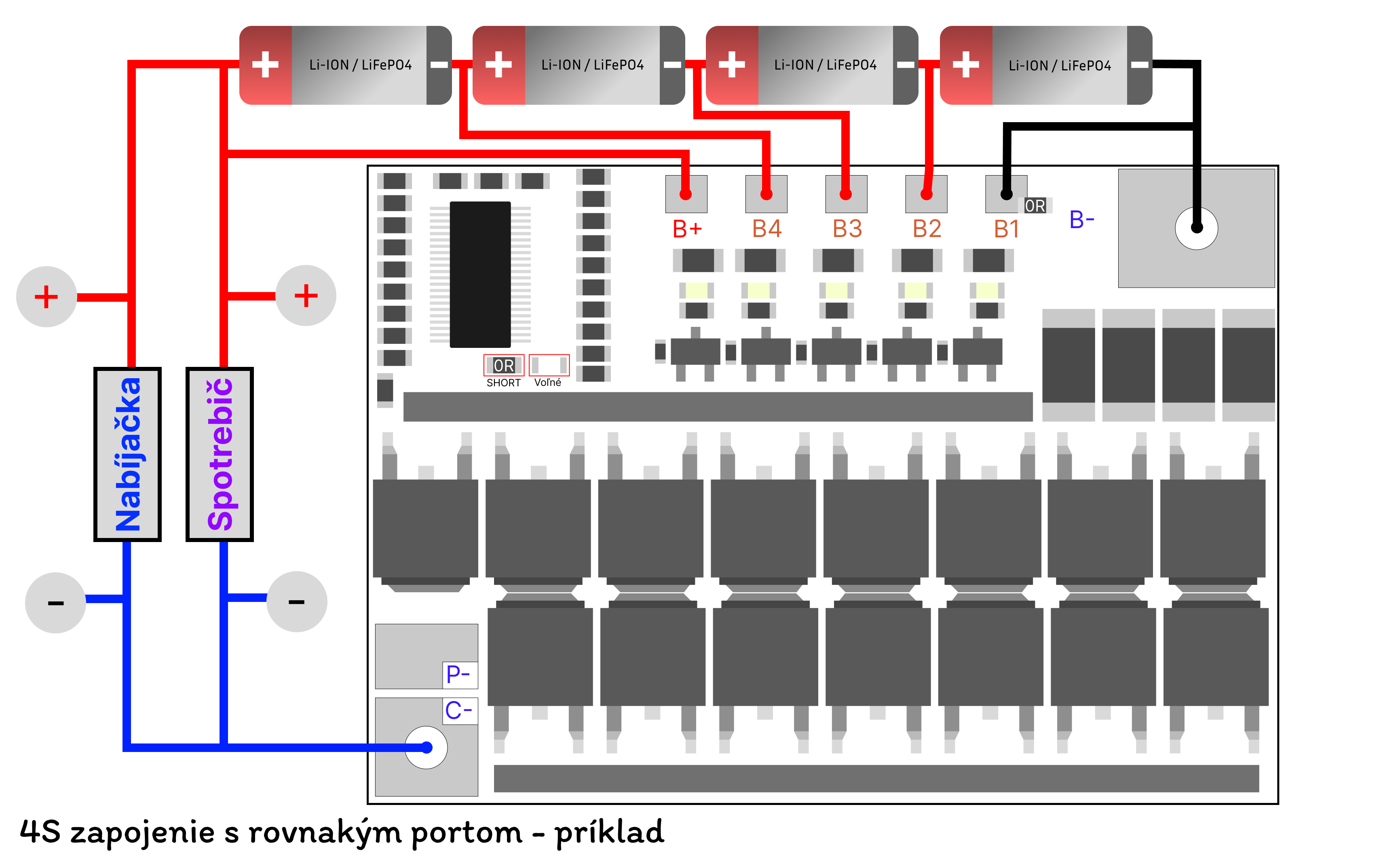

4S 100A Li-ION (16.8V) / LiFePO4 (14.6V) 👇

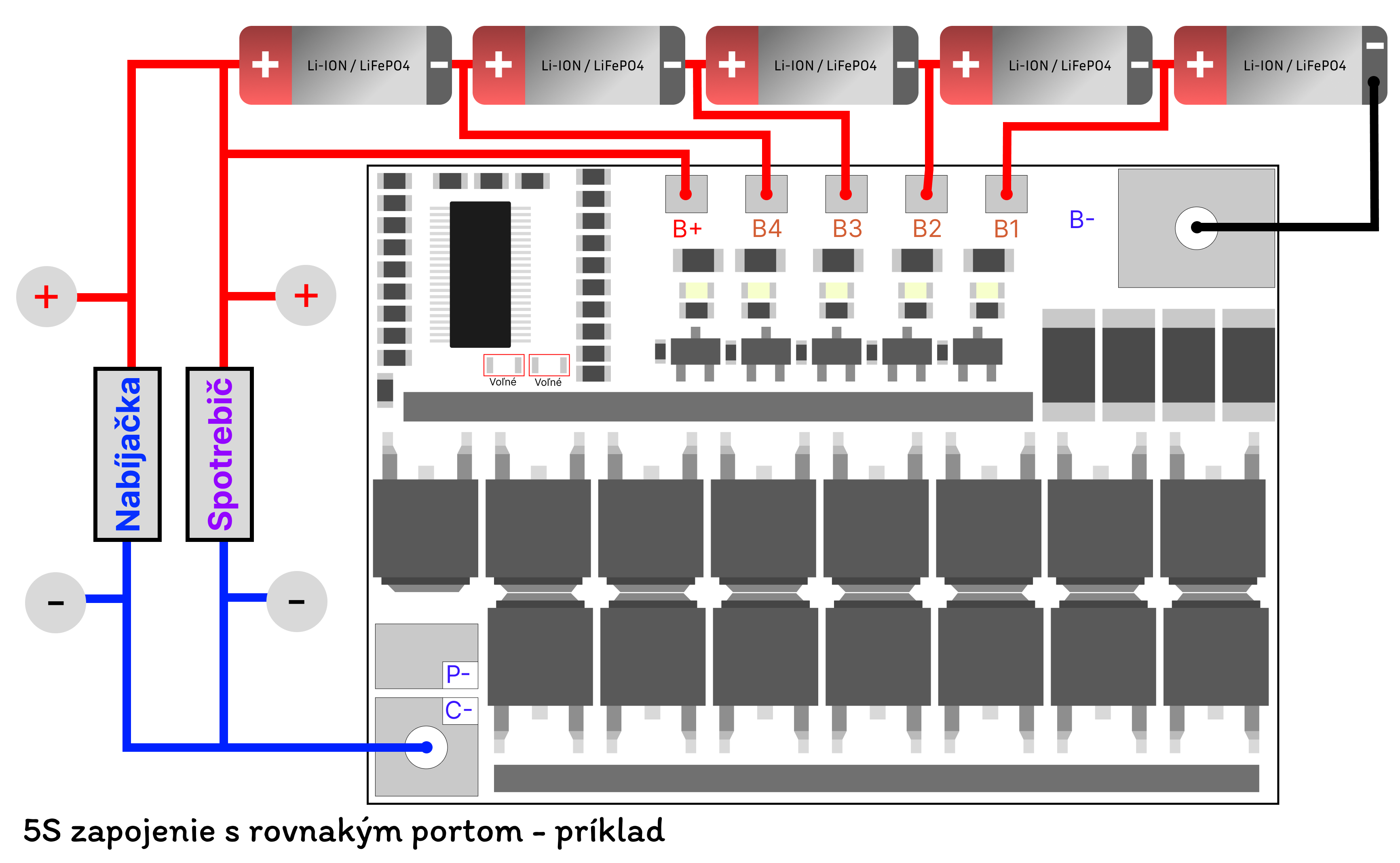

5S 100A Li-ION (21V) / LiFePO4 (18.25V)  👇

4 rozdiely medzi zapojením s oddelenými portmi a spoločným portom:

🔌 Oddelené porty (zapojenie s oddelenými portmi)

• Nabíjanie (C-) a vybíjanie (P-) prebieha cez samostatné výstupy.
• Nabíjačka je pripojená na C- a záťaž (napr. motor, svetlá) na P-.
• Výhoda: menšie prehrievanie, spoľahlivejšia ochrana, lepšie rozloženie prúdu.
• Nevýhoda: zložitejšie zapojenie, viac káblov.

🔌 Spoločný port (zapojenie s rovnakým portom)

• Nabíjanie aj vybíjanie prebieha cez ten istý port (P-/C- je spojený).
• Nabíjačka aj záťaž sú pripojené na rovnaký výstup.
• Výhoda: jednoduché zapojenie, menej vodičov.
• Nevýhoda: vyššie zaťaženie jedného výstupu, môže sa viac zahrievať, menej presné riadenie ochrany.

Niektoré z možných aplikácií pre verzie s vyvažovaním:

• Elektrické bicykle a skútre
• Elektrické vrtačky
• Solárne systémy a iné obnoviteľné zdroje energie
• Elektrické náradie a záhradná technika
• Elektrické vozidlá, ako sú skútre, motorky a autá
• Mobilné telefóny, tablety a iné mobilné zariadenia
